Con ayuda de los ajustes puede adaptar individualmente la interfaz de usuario y el comportamiento del programa en EPLAN Smart Wiring a sus necesidades y su forma de trabajar. Son posibles los siguientes ajustes:
- La combinación de colores deseada para el aspecto de la interfaz de usuario se puede seleccionar entre cuatro esquemas ofrecidos.
- Una vez que haya terminado los datos de fabricación de un proyecto, puede activar un modo de prueba para el control de calidad. En este modo, se puede documentar el resultado de la comprobación para cada conexión de enrutamiento incluida en la lista de conexiones.
- Si el sistema de fabricación de hilos completamente automatizado "Rittal Wire Terminal WT" está integrado en su proceso de fabricación, puede configurar EPLAN Smart Wiring en consecuencia y permitirle importar más información de conexión específica de la máquina.
- Si se desea imprimir propiedades de conexión para la rotulación de conexiones de cables (conductores de cables), hilos (cables individuales) o tubos, también puede determinar los datos de salida, el tamaño de fuente y la fuente.
- Con la excepción de los cables, es posible influir en la representación de la lista de conexiones configurando las columnas mostradas de las propiedades de conexión con la ayuda de un cuadro de diálogo de configuración, ya que las necesita para la instalación.
Ajustar el esquema cromático
Procedimiento
- Seleccione los elementos de menú Ajustes > Colores.
- Seleccione una de las cuatro posibles combinaciones de color de la lista.
- El color de la interfaz de usuario se adapta inmediatamente después.
Activar el modo de prueba
En el modo de prueba es posible documentar la calidad del cableado instalado asignando un estado de comprobación.
Requisitos
- Ha abierto o reanudado un proyecto de tipo *.EPDZ.
- El proyecto ha finalizado, es decir, todas las conexiones de enrutamiento del proyecto tienen el estado "Instalado".
Procedimiento
- Seleccione los elementos de menú Ajustes > Modo de pruebaModo que, después de instalar todos los hilos en el armario, permite documentar si el estado "Instalado" dado por el cableado en EPLAN Smart Wiring en cada conexión de enrutamiento es correcto..
- Seleccione la opción Utilizar.
- Todas las conexiones de enrutamiento marcadas anteriormente con el estado "Instalado" en la lista de conexiones reciben el estado "Para comprobar" .
Nota
Si hay conexiones de enrutamiento en la lista de conexiones del proyecto que tienen el estado "Instalado parcialmente" o "No instalado" , se ocultan en la lista de conexiones cuando se activa el modo de prueba.
Ajustar el modo de instalación
Con este modo, es posible configurar EPLAN Smart Wiring para el proceso de fabricación con el sistema de fabricación de hilos completamente automatizado "Rittal Wire Terminal WT".
Procedimiento
- Seleccione los elementos de menú Ajustes > Modo de instalación.
- Seleccione la opción de menú Wire Terminal.
- El ajuste hace provoca que se vea una casilla de verificación adicional "Wire Terminal": Cargar fichero al abrir un proyecto en el pie de página del cuadro de diálogo de selección.
- Además, el menú del proyecto se complementará con un elemento de menú adicional con la designación " Wire Terminal": Cargar fichero.
Los ajustes adicionales permiten descargar la información de conexión requerida en forma de un fichero CSV que proviene del software de la máquina y que el administrador ha puesto a su disposición en un directorio específico.
Nota
Si se selecciona el tipo de conexión "Cable" para editar, no se puede configurar el modo de instalación.
Ajustar la impresión para rotulación de conexiones
En EPLAN Smart Wiring, las propiedades de conexión de las conexiones de enrutamiento se pueden imprimir para la rotulación de conexiones de cables (conductores de cables), hilos (cables individuales), puentes de hilos y tubos.
Requisitos
Ha abierto o reanudado un proyecto de tipo *.EPDZ.
Procedimiento
- Seleccione los elementos de menú Ajustes > Rotulación.
- Seleccione la opción Datos de salida en el menú Rotulación.
- En la siguiente lista, active todas las propiedades de conexión que desee imprimir.
- Vuelva al menú Rotulación y elija la opción Ajustes de fuente.
- En el menú Ajustes de fuente, seleccione el Tamaño de fuente deseado y la fuente.
- Vuelva al menú Rotulación y elija la opción Ajustes de carácter separador.
- En el menú Ajustes de carácter separador, configure el carácter separador en uno de los separadores predeterminados para los datos de salida al imprimir. En el campo Definido por el usuario puede definir cualquier carácter como carácter separador.
Notas
- Tenga en cuenta que después de la creación de una nueva instancia de proyecto, el origen, el destino y la descripción de los datos de salida se configuran de manera predeterminada para la salida de impresión.
- Los datos de salida que ha configurado para imprimir se guardan en la instancia de proyecto respectiva. Por ejemplo, si un colega inicia sesión con su nombre en EPLAN Smart Wiring y procesa la misma instancia de proyecto, se conservan los ajustes de los datos de salida definidos previamente.
Modificar la presentación de las columnas de la lista de conexiones

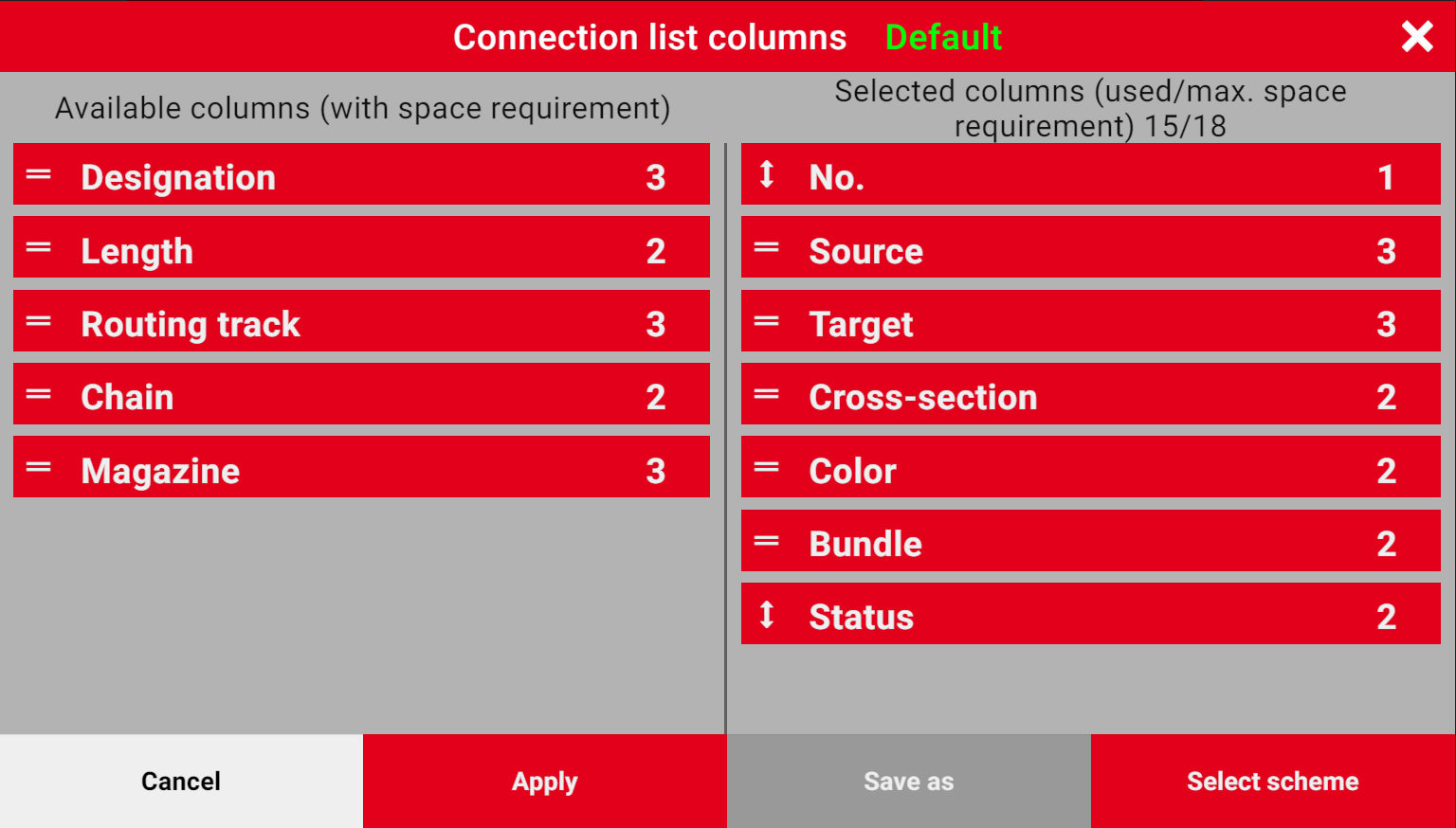

Según la información que necesite para instalar las conexiones de enrutamiento en el armario, las columnas requeridas con las propiedades de conexión respectivas pueden adaptarse individualmente a sus necesidades en la lista de conexiones. Para este propósito, el cuadro de diálogo de configuración que se muestra a continuación consta de dos mitades. Haga clic o toque la imagen si desea ampliarla.
En la mitad izquierda se muestran los elementos de columna de las propiedades de conexión disponibles, en la mitad derecha los elementos de columna de las propiedades de conexión ya seleccionadas, tal como se muestran actualmente en la lista de conexiones. Para cambiar la configuración de la columna en la lista de conexiones, puede mover elementos de columna adicionales de la mitad izquierda a la mitad derecha o viceversa utilizando el cuadro de diálogo de configuración "Arrastrar y soltar". Además, es posible influir en el orden de las columnas en la lista de conexiones cambiando la posición de los elementos de columna seleccionados en el cuadro de diálogo de configuración mediante "Arrastrar y soltar" en vertical. La configuración de columna seleccionada se puede guardar como un esquema.
Notas
- Después de iniciar sesión en EPLAN Smart Wiring, el esquema que guardó por última vez se aplica automáticamente a todos los proyectos abiertos o continuos.
- El esquema se almacena específico para el usuario, es decir, si ha iniciado sesión con un nombre de usuario diferente, el esquema utilizado más recientemente por ese usuario se aplica a todos los proyectos abiertos o continuos.
- Tiene la opción de seleccionar una configuración predeterminada en cualquier momento con el botón Restablecer, que le ofrece las columnas en la lista de conexiones con el N.º de propiedades de conexión, el Tipo de hilo, el Origen, el Destino, la Sección el Color, el MazoOrdenación previa de los hilos enrutados antes de la fabricación de hilos. Los hilos que se van a enrutar de forma sucesiva o paralela se agrupan organizativamente y se ponen a disposición como mazos rotulados para el cableado. y el Estado.
- Si ha seleccionado el tipo de conexión "Cable", no es posible configurar las columnas en la lista de conexiones.
Dado que la configuración de la columna no permite que todas las propiedades de conexión se muestren una al lado de la otra en la lista de conexiones por razones de espacio, cada elemento de la columna en el diálogo de configuración está marcado con un número entre "1" y "3". El número representa el espacio requerido relativo de la columna respectiva en la lista de conexiones y tiene el siguiente significado:
1: Ancho de columna pequeño
2: Ancho de columna medio
3: Ancho de columna grande.
Al seleccionar los elementos de columna, el espacio requerido se calcula internamente dentro del programa, por lo que la suma de los anchos de columna no debe exceder el valor "18". Sobre los elementos de columna seleccionados en la mitad derecha del cuadro de diálogo, se muestran el valor calculado y el valor máximo. Si se excede el valor máximo, no es posible una selección adicional de propiedades de conexión. Luego, debe disminuir el número de elementos de columna seleccionados y/o elegir una configuración de columna diferente.
Configurar columnas de la lista de conexiones
Requisitos
- Ha abierto o reanudado un proyecto de tipo *.EPDZ.
- Ha seleccionado un espacio.
- Ha seleccionado uno de los siguientes tipos de conexión para mostrar en la lista de conexiones:
- Hilo (conductor sencillo)
- Puente de hilo
- Tubo.
Procedimiento
- Seleccione los elementos de menú Ajustes > Columnas de lista de conexiones.
- Se abrirá el cuadro de diálogo Columnas de lista de conexiones.
- En la mitad izquierda del cuadro de diálogo de configuración, haga clic o toque el elemento de la columna con la propiedad de conexión deseada que agregue a la lista de conexiones. Mantenga presionado el botón izquierdo del ratón o el dedo sobre el elemento de la columna.
- Arrastre y suelte el elemento de columna de la mitad izquierda a la derecha del cuadro de diálogo y suéltelo en la posición deseada.
- Coloque elementos de columna adicionales de la misma manera y preste atención al valor mostrado del ancho de columna calculado en la mitad derecha del cuadro de diálogo, que no debe exceder "18".
- Si es necesario, influya en el orden de las propiedades de conexión mostradas en la lista de conexiones moviendo los elementos de la columna verticalmente en la mitad derecha del cuadro de diálogo usando "Arrastrar y soltar".
- Si desea reducir el número de propiedades de conexión que se muestran en la lista de conexiones, arrastre y suelte los elementos de columna deseados de la mitad derecha a la izquierda del cuadro de diálogo.
- Seleccione [Aplicar] para aplicar la nueva configuración de columna directamente.
- Si desea aplicar la configuración de columna modificada y también guardarla como un esquema, seleccione [Guardar como], introduzca un nombre en el cuadro que se abre y haga clic o toque en .
Notas
- Las columnas N.º y Estado son columnas obligatorias y no se pueden eliminar de la lista de elementos de columna seleccionados durante la configuración.
- EPLAN Smart Wiring admite el cableado de grupos y conexiones enlazadas.
- El modo mazo está activado por defecto en Smart Wiring de EPLAN, es decir, la lista de conexiones muestra todas las conexiones de enrutamiento con y sin asignación de mazo. Si hay conexiones de enrutamiento asignados a una conexión enlazada, puede seleccionar esta opción como el elemento de la columna Cadena en el cuadro de diálogo de configuración.
Utilizar y borrar esquemas para la configuración de columnas
Requisitos
- Se aplican los mismos requisitos previos que cuando se configuran las columnas.
- Ha creado uno o más esquemas para la configuración de la columna de la lista de conexiones.
Procedimiento
- Seleccione los elementos de menú Ajustes > Columnas de lista de conexiones.
- Se abrirá el cuadro de diálogo Columnas de lista de conexiones.
- Haga clic o pulse en el botón [Seleccionar esquema].
- Seleccione el esquema deseado del menú desplegable.
- El esquema se aplica de inmediato.
- Si desea borrar un esquema, haga clic o toque en el menú abierto
Nota
El esquema "Estándar" no se puede borrar.
