Interfaz de usuario

La pantalla de inicio

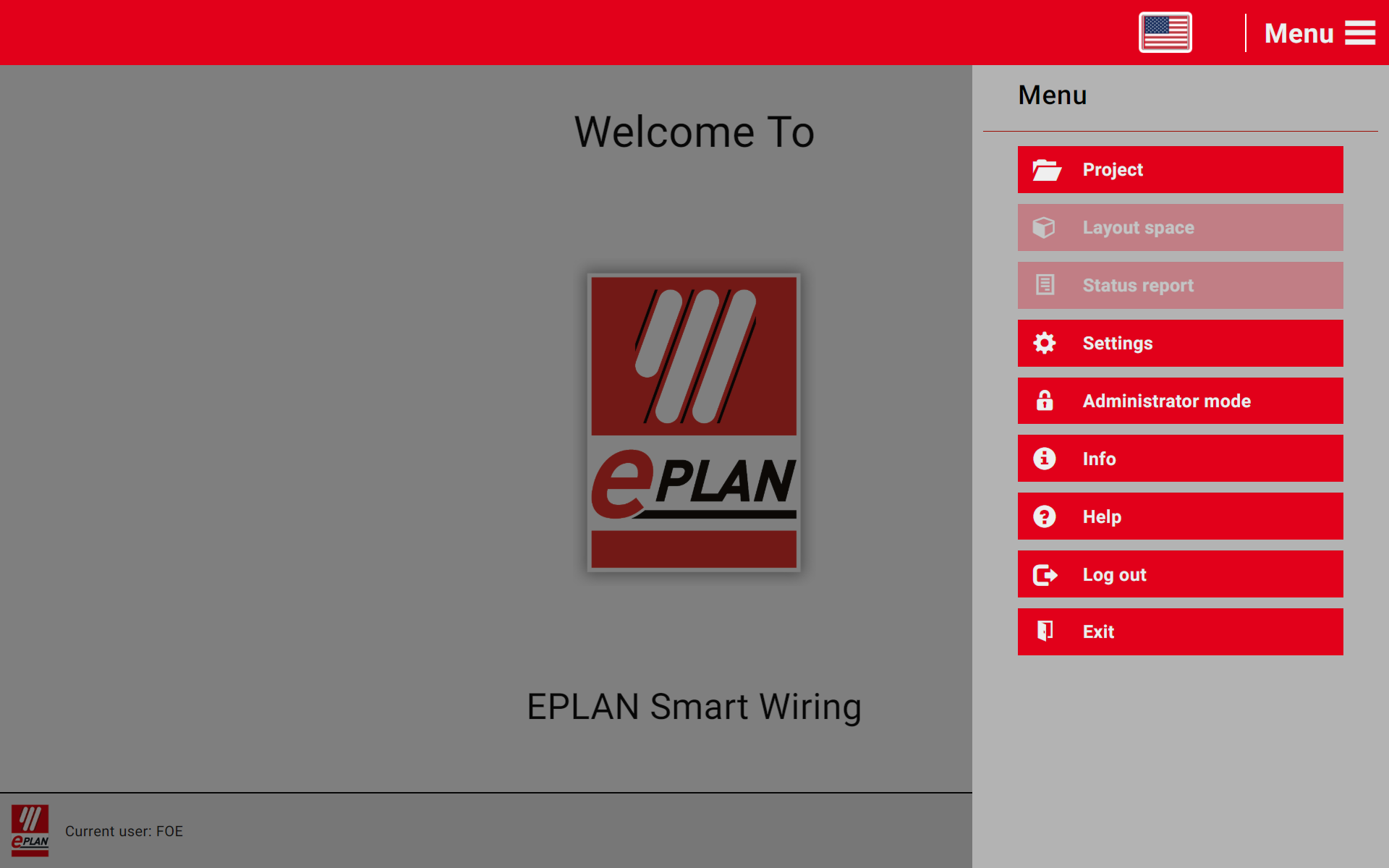

Después de iniciar EPLAN Smart Wiring e introducir su nombre de usuario, la pantalla muestra la vista de inicio de la aplicación. En la barra de título, puede usar el símbolo de la bandera para establecer el idioma de interfaz de usuario deseado. En el borde derecho de la pantalla, tiene acceso al menú desplegable que aparece. La barra de estado en la parte inferior de la pantalla muestra el nombre de usuario con el que ha iniciado sesión, ya sea a través del inicio de sesión de Windows o del inicio de sesión interno de EPLAN Smart Wiring.

Información y áreas de visualización tras abrir o reanudar un proyecto

Tan pronto como haya abierto o continuado un proyecto en EPLAN Smart Wiring, aparecerán las siguientes áreas de visualización en la pantalla:

La barra de título

La barra de título de la aplicación le ofrece la siguiente información y funcionalidades referidas al proyecto además de la selección de idioma y menú:

• <Nombre de proyecto>: <ID de la instancia del proyecto>
• Paso: <Cantidad de conexiones de enrutamiento a instaladas>/<Cantidad de todas las conexiones de enrutamiento disponibles>
• El botón permite escribir un comentario de proyecto y enviarlo por e-mail.

La lista de conexiones

La lista de conexiones muestra las conexiones de enrutamiento disponibles en el archivo de proyecto cargado para editar el estado de la instalación.

Para cada conexión de enrutamiento, recibirá la información más importante sobre las propiedades de conexión en una vista detallada. La vista Detalles también proporciona botones que le permiten establecer el estado de instalación de la conexión de enrutamiento, imprimirla y navegar por la vista 3D.

Vista 3D
