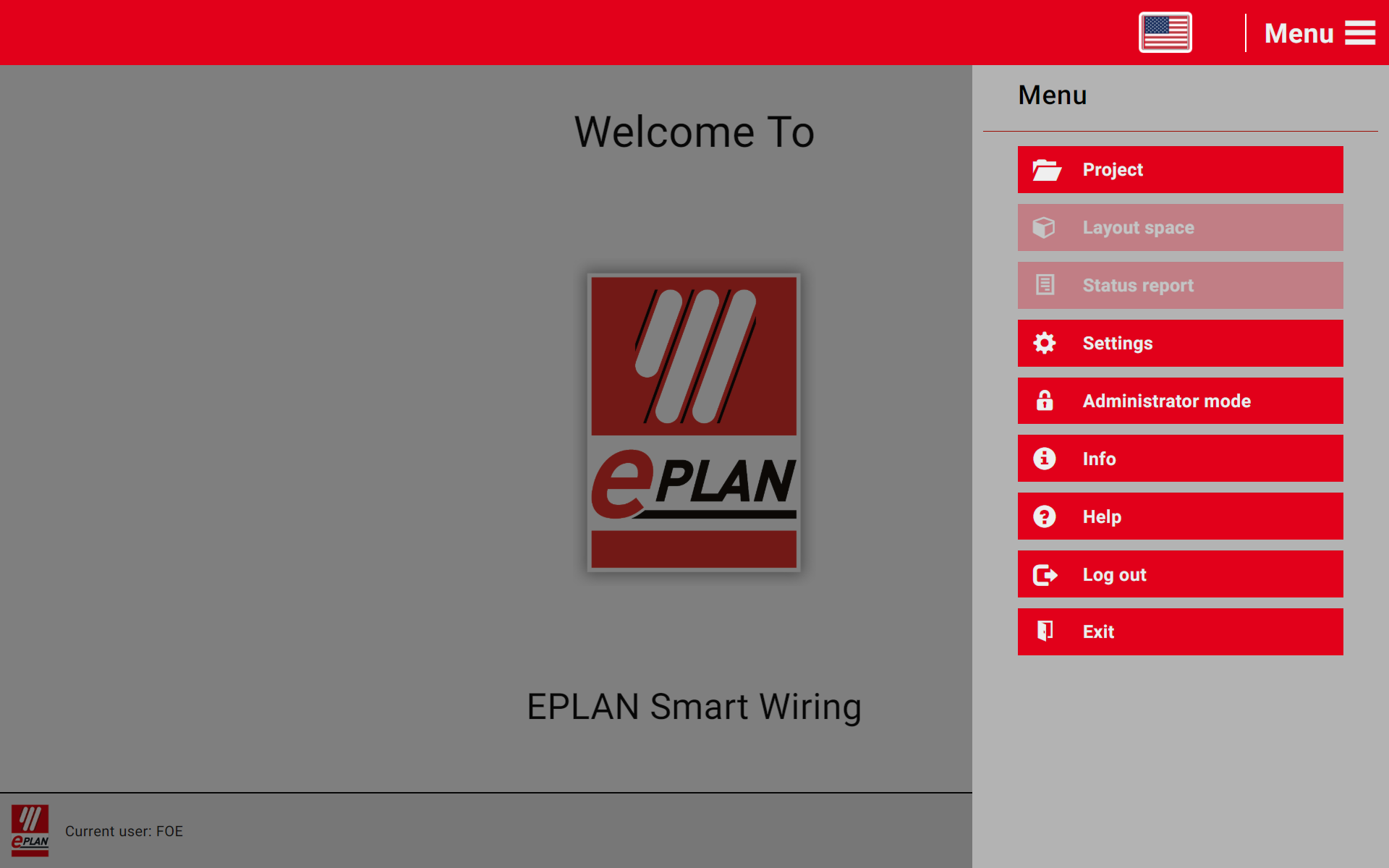

A kezdő képernyő
Az EPLAN Smart Wiring indítása és a felhasználóneve megadása után a képernyőn megjelenik az alkalmazás kezdő nézete. A címsorban a zászló szimbólummal beállíthatja a felület nyelvét. A képernyő jobb oldalán hozzáférhet a megjelenített felbukkanó menühöz. A képernyő alsó szélén található állapotsorban látható az Ön felhasználóneve, amivel a Windows bejelentkezésen vagy az EPLAN Smart Wiring belső bejelentkezésen keresztül bejelentkezett.
Információk és megjelenítési területek a projekt megnyitása vagy folytatása után
Amint az EPLAN Smart Wiring programban megnyit vagy folytat egy projektet, a képernyőn megjelennek a következő megjelenítési területek:
A címsor
Az alkalmazás címsora a nyelv és a menü kiválasztása mellett a következő projektspecifikus információkat és funkciókat is biztosítja:
- <Projektnév>: <ProjektpéldányA projektpéldány az eredeti projekt másolatát jelenti, amelyet projektfájlként a főmenü "Projekt > Megnyitás" menüpontjával lehet betölteni. azonosító>
- Előrehaladás: <A már telepített lefektetési csatlakozások száma> / <Az összes rendelkezésre álló lefektetési csatlakozás száma>
- A ikonnal egy projektmegjegyzést hozhat létre és küldhet el e-mailben.
A csatlakozólista
A csatlakozólistában a betöltött projektfájlban rendelkezésre álló lefektetési csatlakozás megjelenik a csatlakozási állapot feldolgozásához.
A részletes nézetben valamennyi lefektetési csatlakozáshoz fontos információkat olvashat a csatlakozótulajdonságokról. A részletes nézetben további ikonok állnak rendelkezésére, amelyekkel módosíthatja a lefektetési csatlakozás telepítési állapotát, nyomtathat és navigálhat a 3D-nézetben.
A 3D-nézet
A 3D-nézetA 3D-nézet az EPLAN Smart Wiring egy különálló megjelenítési területe. Ez mindig akkor látható, ha a betöltött projektben 3D-információk állnak rendelkezésre. a csatlakozólista jobb szélén jelenik meg külön megjelenítési területként. Ez a megjelenítési terület az EPLAN Smart Wiring programban csak akkor látható, ha betöltött az EPLAN Pro Panel programmal létrehozott, *.EPDZ típusú projektfájlt. 3D-nézetben a projektfájlban található grafikai információkat használhatja az egyes layout terekben található szerelési terek megjelenítésére, beleértve a lefektetési csatlakozásokat is.
