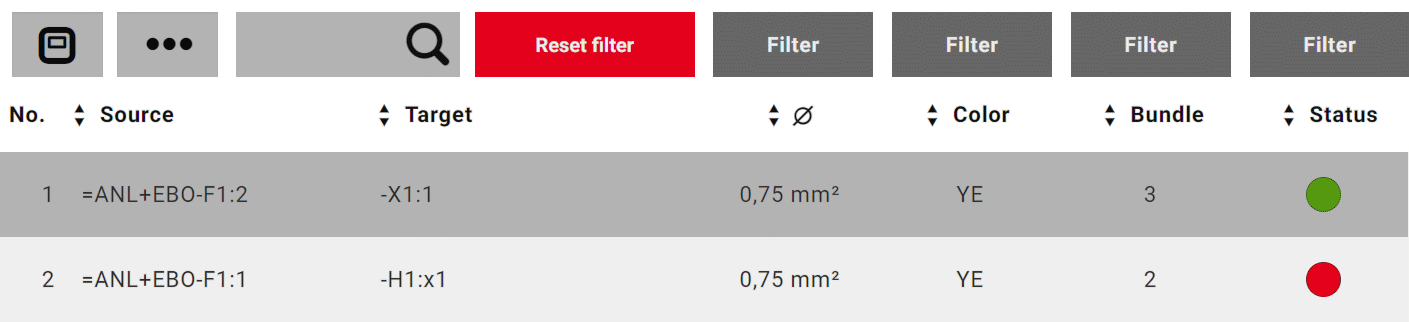

La lista dei collegamenti è la finestra centrale dell'applicazione e funge da base per il lavoro di cablaggio. Nella lista dei collegamenti, che presenta una struttura tabellare, dopo l'apertura o la prosecuzione di un progetto vengono presentati i collegamenti 3D presenti nel progetto per la modifica. A tale riguardo, le proprietà dei collegamenti 3D fungono da titoli delle colonne. Se è stato caricato un file di progetto di tipo *.EPDZ con un layout 3D, i collegamenti 3D vengono elencati sulla base dell'ambiente 3D selezionato.
Proprietà della lista dei collegamenti
Collegamento 3D non installato.
Collegamento 3D completamente installato.
Collegamento 3D installato parzialmente.
Il collegamento 3D deve essere disinstallato.
Il collegamento 3D è stato eliminato.
La modifica del collegamento 3D è bloccata.Opzioni di ordinamento
Nell'intestazione della lista dei collegamenti, in ogni colonna sono disponibili dei pulsanti freccia che consentono di ordinare ogni proprietà del collegamento sulla base dei valori di proprietà indicati.
Possibilità di ricerca e filtro
Sopra l'intestazione della lista dei collegamenti si trova una barra di ricerca a filtro con cui è possibile effettuare ricerche e applicare filtri nel progetto a seconda dei valori di determinate proprietà dei collegamenti 3D. In tal modo è possibile ridurre la visualizzazione della lista dei collegamenti ai collegamenti 3D desiderati.
Per la ricerca vengono considerate le seguenti proprietà dei collegamenti:
- Origine (sigla elemento funzionale)
- Destinazione (sigla elemento funzionale)
- Designazione
- Sezione / Diametro
- Numero fascio / Numero e Indice della catena di collegamento
- Osservazione
- Tipo filo.
Attraverso il campo filtro a discesa è possibile filtrare le seguenti proprietà dei collegamenti secondo i valori salvati:
- Sezione / Diametro
- Colore
- Fascio o Catena (a seconda che nelle impostazioni per la visualizzazione elenco sia stata o meno selezionata l'opzione Catena di collegamento)
- Stato.
Ordinamento dei collegamenti 3D
Presupposti
- È stato aperto o proseguito un progetto.
- La lista dei collegamenti è aperta e visualizza i collegamenti 3D del progetto o dell'ambiente 3D selezionato.
Procedura
- Facendo clic o toccando ripetutamente il pulsante freccia davanti a ciascuna proprietà, determinare l'ordinamento dei collegamenti 3D nella lista dei collegamenti in relazione ai valori visualizzati.
- Lo stato del pulsante freccia cambia e determina il seguente ordinamento:
|
Stato |
Ordinamento |
|---|---|
|
|
Alfanumerico crescente |
|
|
Alfanumerico decrescente |
|
|
Come definito |
Nota
I collegamenti 3D possono essere ordinati secondo i valori di proprietà molteplici.
Ricerca di collegamenti 3D
Presupposti
- È stato aperto o proseguito un progetto.
- La lista dei collegamenti è aperta e visualizza i collegamenti 3D del progetto o dell'ambiente 3D selezionato.
Procedura
- Nel campo di immissione con la lente di ingrandimento, inserire l'espressione di ricerca desiderata.
- Se si desidera cercare i collegamenti 3D che devono essere cablati con determinati elementi funzionali, definire la modalità di ricerca attraverso i link del pulsante relativo al campo di immissione, facendovi clic o toccandolo ripetutamente.
- Lo stato del pulsante cambia e influisce sulla ricerca come segue:
- Fare clic o toccare la lente di ingrandimento.
- La ricerca viene avviata.
- Nel campo di immissione della ricerca, al posto della lente di ingrandimento compare una "X".
- In conseguenza del termine e la modalità di ricerca, la visualizzazione della lista dei collegamenti viene ridotta alle voci di elenco trovate.
- Se il termine di ricerca immesso è univoco, si apre inoltre automaticamente la vista dettagliata del collegamento 3D trovato per la modifica.
|
Stato |
Modalità di ricerca |
|---|---|
|
|
La ricerca considera solamente la sigla elemento funzionale dell'origine. |
|
|
La ricerca considera solamente la sigla elemento funzionale della destinazione. |
|
|
La ricerca considera tutte le proprietà dei collegamenti 3D, comprese le sigle elemento funzionale di origine e destinazione. Questo è lo stato predefinito. |
Eliminazione delle voci di ricerca
Presupposti
- È stata eseguita una ricerca nella lista dei collegamenti.
- Nel campo di immissione è stato inserito un termine di ricerca.
Procedura
- Nel campo di immissione, fare clic o toccare la "X" oppure il pulsante [Cancella filtro].
- Il termine di ricerca viene eliminato.
- Nel campo di immissione compare nuovamente la lente di ingrandimento.
- La lista dei collegamenti viene nuovamente visualizzata nello stato iniziale.
Nota
Se sono stati definiti uno o più filtri, dopo l'eliminazione del termine di ricerca le impostazioni dei filtri vengono mantenute.
Filtrare i collegamenti 3D
Presupposti
- È stato aperto o proseguito un progetto.
- La lista dei collegamenti è aperta e visualizza i collegamenti 3D del progetto o dell'ambiente 3D selezionato.
Procedura
- Fare clic o toccare il campo filtro della proprietà desiderata.
- Il campo filtro si espande.
- Vengono visualizzati tutti i valori disponibili per la proprietà come criteri di filtro selezionabili.
Esempio
Campo filtro espanso per la proprietà Æ (Sezione / Diametro)
- Fare clic o toccare il valore desiderato per il filtro.
- Il valore selezionato "cade" nel titolo del campo filtro.
- Il campo filtro non viene incorniciato.
- Il filtro viene applicato e la visualizzazione della lista dei collegamenti viene conseguentemente ridotta ai collegamenti 3D corrispondenti.
- Se necessario, definire i filtri per altre proprietà.
Nota
Tutti i filtri possono essere utilizzati in combinazione. La visualizzazione delle voci di elenco viene quindi sempre adattata dinamicamente al valore del filtro precedentemente selezionato.
Cancella filtro
Presupposto
Per la visualizzazione della lista dei collegamenti sono stati definiti uno o più filtri.
Procedura
- Nella barra di ricerca e filtro, fare clic o toccare il pulsante [Cancella filtro].
- Tutti i filtri vengono eliminati contemporaneamente.
- La lista dei collegamenti viene nuovamente visualizzata senza filtri.
Nota
Un singolo filtro può essere eliminato facendo clic o toccando successivamente il valore selezionato e quindi selezionando la voce Filtro.
