Inre förbindningstabell: Grundläggande

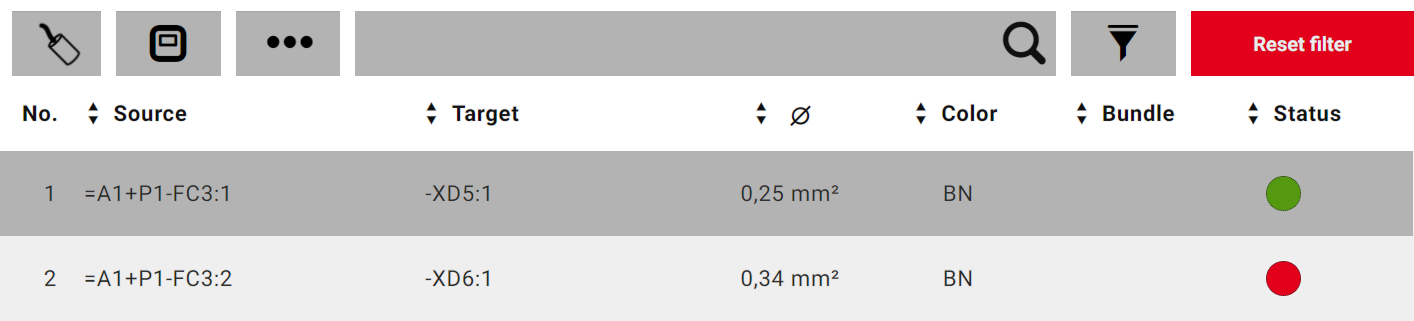

Den inre förbindningstabellen är tillämpningens centrala fönster och bildar grunden till ditt installationsarbete. I den inre förbindningstabellen som har en tabellstruktur erbjuds de dragna förbindningarna som finns i projektet för redigering av installationsstatusen efter att ett projekt har öppnats eller fortsatts och efter valet av önskat layout-utrymme. Samtidigt används de dragna förbindningarnas egenskaper som kolumnöverskrifter på listan.

Om en projektfil av typen *.EPDZ med en 3D-monteringslayout har lästs in kan de dragna förbindningarna visas enligt den valda förbindningstypen, layout-utrymmet, kopplingsskåpet eller monteringsorten beroende på projektets struktur.

Det är dessutom möjligt att visa anslutningssituationen för varje dragen förbindning i det valda layout-utrymmet i 3D-vyn från den inre förbindningstabellen.

Kolumner för den inre förbindningstabellen

Med undantag av förbindningstypen Kabel kan antalet och ordningsföljden på de visade kolumnerna i sidhuvudet för den inre förbindningstabellen ändras användardefinierat. Denna konfigurationsmöjlighet erbjuds i tillämpningens Inställningar.

Om förbindningar av typen Tråd (enkelledare), Trådöverkoppling eller Slang väljs, eller om Förbindningar för en kabel väljs, står följande förbindningsegenskaper till förfogande totalt som kolumner i den inre förbindningstabellen:

Kolumn

Beskrivning

Nr

Visar fortlöpande radnummer.

Källa / mål

Visar postbeteckningen inkl. anslutningsbeteckningen för komponenten som är förbindningens källa / mål. För långa postbeteckningar radbryts om de inte kan visas på en rad.

Anvisning

Om målets postbeteckning innehåller samma strukturbeteckning som källan visas inte postbeteckningens del som är identisk med källan.

Benämning

Visar den dragna förbindningens Förbindningsbeteckning.

Æ

Anger den dragna förbindningens tvärsnitt eller diameter.

Längd

Anger den dragna förbindningens längd.
Färg

Anger den dragna förbindningens färg.

BuntFörsortering av dragna trådar före konfektioneringen. Trådar som ska dras efter varandra eller parallellt sammanfattas organisatoriskt och tillhandahålls som markerade buntar för kablage.

Visar den dragna förbindningens tillhörighet till en viss bunt.

Kedja

Anger om den dragna förbindningen är en del av en förbindningskedja. Egenskapen Kedja visas i stället för egenskapen Bunt om optionen FörbindningskedjaEn förbindningskedja är en lista med anslutningar som ansluts till varandra parvis efter varandra. har valts i inställningarna för visning av listan.

Dragningssträcka

Anger kabelkanalernas fullständiga postbeteckning, som den dragna förbindningen går igenom.

Status

Visar den dragna förbindningens installationsstatus i form av en färgad punkt. Följande statusar skiljs åt:

Dragen förbindning inte installerad.
Dragen förbindning fullständigt installerad.
Dragen förbindning delvis installerad.
Dragen förbindning måste avinstalleras.
Dragen förbindning har tagits bort.
Dragen förbindning har spärrats för redigering.

Anvisningar

  • Kolumnerna Nr och Status är en fast del av den inre förbindningstabellen och kan inte tas bort för den inre förbindningstabellen i inställningarna vid kolumnkonfigurationen!
  • Beakta även att alltid endast ett visst antal kolumner kan visas vid den användardefinierade konfigurationen av kolumnerna.

Om förbindningar av typen Kabel väljs står dessutom följande förbindningsegenskaper till förfogande som kolumner i den inre förbindningstabellen, förutom det löpande numret och statusen:

Kolumn

Beskrivning

Förbindningar

Visar antalet kabelförbindningar (kabelledare) som finns i kabeln.

Kabelpostbeteckning

Visar kabelns fullständiga postbeteckning.

Kabeltyp

Anger kabeltypen.

Längd

Anger längden på kabeln som ska dras.

Sorteringsmöjligheter

Pilknappar står till förfogande i varje kolumn i sidhuvudet för den inre förbindningstabellen med undantag av kolumnen Nr, med vars hjälp du kan sortera de visade egenskapsvärdena för varje förbindningsegenskap.

Sök- och filtermöjligheter

Visningen av den inre förbindningstabellen kan reduceras till vissa, dragna förbindningar. Därför finns ett sök- och filterfält ovanför sidhuvudet för den inre förbindningstabellen.

I sök- och filterfältet har du möjlighet att begränsa visningen av den inre förbindningstabellen till vissa förbindningstyper eller kopplingsskåp i layout-utrymmet. Dessutom kan sökning och / eller filtrering ske efter värdena för vissa egenskaper för dragna förbindningar i projektet via sök- och filterfältet.

Anvisning

Sök- och filterfältet står endast till förfogande om installationsläget Enskilt har ställts in.

Val av förbindningstyper

Fr.o.m. version 2.9 stöder EPLAN Smart Wiring följande förbindningstyper – om de finns i projektets valda layout-utrymme:

  • Trådar (enkelledare)
  • Kablar
  • Trådöverkopplingar
  • Slangar.

Du väljer via knappen längst till vänster i sök- och filterfältet. Följande symboler står till förfogande för förbindningstypen som för tillfället har valts i den inre förbindningstabellen:

Tråd (enkelledare)

Kabel

Trådöverkoppling

Slang.

Anvisning

Om det valda layout-utrymmet i projektet endast innehåller dragna förbindningar av en förbindningstyp är knappen grå och kan inte aktiveras.

Kopplingsskåpsval

Om projektet som har öppnas eller fortsatts har layout-utrymmen med flera kopplingsskåp kan endast de dragna förbindningarna för det valda kopplingsskåpet visas i den inre förbindningstabellen med hjälp av knappen . Detaljerad information får du på hjälpsidan Välj layout-utrymmen, kopplingsskåp och monteringsorter.

Förbindningsegenskaper som beaktas vid sökning och filtrering

Om förbindningstypen Tråd (enkelledare), Trådöverkoppling eller Slang har valts i den inre förbindningstabellen beaktas följande förbindningsegenskaper vid Sökning:

  • Källa (postbeteckning)
  • Mål (postbeteckning)
  • Benämning (förbindningsbeteckning)
  • Æ = Tvärsnitt / Diameter
  • Buntnummer / Förbindningskedjenummer och -kedjeindex
  • Anmärkning*
  • Trådtyp (ledartyp) / slangtyp*.

Om förbindningstypen Kabel har valts beaktas följande förbindningsegenskaper vid Sökning:

  • Kabelpostbeteckning
  • Kabeltyp
  • Anmärkning*.

Om förbindningstypen Tråd (enkelledare), Trådöverkoppling eller Slang har valts i den inre förbindningstabellen beaktas följande förbindningsegenskaper vid Filtrering:

  • Æ = Tvärsnitt / Diameter
  • Färg
  • Bunt eller Kedja (beroende på om optionen Förbindningskedja har valts eller inte i inställningarna för listan)
  • Dragningssträcka
  • Status.

Om förbindningstypen Kabel har valts beaktas följande förbindningsegenskaper vid Filtrering:

  • Kabeltyp
  • Status.

Anvisningar

  • Beakta att sökning och / eller filtrering efter förbindningsegenskaper för de enskilda kabelförbindningarna (kabelledare) inte kan ske i den inre förbindningstabellen vid vald förbindningstyp "Kabel".
  • Sökning och filtrering efter förbindningsegenskaper som har markerats med en * kan endast ske om de har sparats i projektfilen av typen *.EPDZ. Dessa egenskaper är endast tillgängliga i Detaljvy.

StängdSortera dragna förbindningar

Förutsättningar

  • Du har öppnat eller fortsätter med ett projekt av typen *.EPDZ, *.XLS / *.XLSX.
  • Du har valt ett layout-utrymme, ett kopplingsskåp i layout-utrymmet eller en monteringsort i kopplingsskåpet. (Krävs endast vid projekt av typen *.EPDZ.)

Tillvägagångssätt

  1. Klicka eller tryck flera gånger på kolumnens pilknapp framför önskad egenskap i sidhuvudet för den inre förbindningstabellen och bestäm på så sätt hur de dragna förbindningarna ska sorteras beroende på de visade värdena.
  2. Pilknappens tillstånd ändras och påverkar följande sortering:

    3. Tillstånd

    Sortering

    Alfanumeriskt stigande

    Alfanumeriskt fallande

    Enligt förinställning

Anvisning

De dragna förbindningarna kan sorteras efter värdena för flera egenskaper.

StängdVälj förbindningstyp

Förutsättningar

  • Du har öppnat eller fortsätter med ett projekt av typen *.EPDZ.
  • Du har valt ett layout-utrymme, ett kopplingsskåp i layout-utrymmet eller en monteringsort i ett kopplingsskåp.
  • Som installationsläge har optionen "Enskilt" ställts in.
  • I det valda layout-utrymmet finns dragna förbindningar med minst två olika förbindningstyper.

Tillvägagångssätt

  1. Tryck på knappen längst till vänster i sök- och filterfältet. (Klicka eller tryck t.ex. på om trådar (enkelledare) visas i den inre förbindningstabellen för tillfället.)
  2. Välj menypunkten med önskad förbindningstyp i menyn som öppnas. (Välj t.ex. förbindningstypen "Trådöverkoppling".)
  • Den inre förbindningstabellen visar sedan endast de dragna förbindningarna för den valda förbindningstypen.
  • Knappens symbol ändras enligt ditt val. (T.ex. visas symbolen för förbindningstypen "Trådöverkoppling" .)

    • StängdSök dragna förbindningar

    Förutsättningar

    • Du har öppnat eller fortsätter med ett projekt av typen *.EPDZ, *.XLS / *.XLSX.
    • Du har valt ett layout-utrymme, ett kopplingsskåp i layout-utrymmet eller en monteringsort i kopplingsskåpet. (Krävs endast vid projekt av typen *.EPDZ.)
    • Som installationsläge har optionen "Enskilt" ställts in.

    Tillvägagångssätt

    1. Mata in önskat sökuttryck i inmatningsfältet med förstoringsglaset i sök- och filterfältet.
    2. Klicka eller tryck på förstoringsglaset.
  • Sökningen startas.
  • I inmatningsfältet för sökningen visas ett "X" i stället för förstoringsglaset.
  • Visningen av den inre förbindningstabellen reduceras till antalet hittade listposter i enlighet med sökbegreppet och sökläget.
  • Om det inmatade sökbegreppet är entydigt öppnas dessutom detaljvyn för de hittade, dragna förbindningarna automatiskt för redigering.
    1. Fastställ sökläget via knappen som är placerad till vänster om inmatningsfältet genom att klicka eller trycka flera gånger efter varandra på den om du vill söka efter källanslutnings- och målanslutningsspecifika, dragna förbindningar.
    2. Knappens tillstånd ändras och påverkar sökningen i den inre förbindningstabellen enligt följande:

      3. Tillstånd

      Sökresultat

      Endast postbeteckningen för källan beaktas.

      Endast postbeteckningen för målet beaktas.

      Alla egenskaper för de dragna förbindningarna inkl. postbeteckningarna för källan och målet beaktas. Detta är standardinställningen vid sökningen.

    StängdRadera sökposter

    Förutsättningar

    • Du har genomfört en sökning i den inre förbindningstabellen.
    • Ett begrepp har matats in i inmatningsfältet med förstoringsglaset i den inre förbindningstabellens sök- och filterfält.

    Tillvägagångssätt

    1. Klicka eller tryck på "X" i inmatningsfältet eller på knappen [Radera filter].
    2. Sökbegreppet raderas.
    3. Förstoringsglaset visas i inmatningsfältet igen.
    4. Den inre förbindningstabellen visas med utgångsstatus igen.

    Anvisning

    Om ett eller flera filter har definierats bibehålls filterinställningarna efter raderingen av sökbegreppet.

    StängdFiltrera dragna förbindningar

    Förutsättningar

    • Du har öppnat eller fortsätter med ett projekt av typen *.EPDZ, *.XLS / *.XLSX.
    • Du har valt ett layout-utrymme, ett kopplingsskåp i layout-utrymmet eller en monteringsort i kopplingsskåpet. (Krävs endast vid projekt av typen *.EPDZ.)
    • Som installationsläge har optionen "Enskilt" ställts in.

    Tillvägagångssätt

    1. Klicka eller tryck på knappen i den inre förbindningstabellens sök- och filterfält.
    2. Filterläget aktiveras och knappen ändrar färg ().
    3. Små filtersymboler () visas för alla förbindningsegenskaper som ett filter kan användas på, i stället för pilknapparna.
    4. Klicka eller tryck på kolumnen med önskad förbindningsegenskap i sidhuvudet för den inre förbindningstabellen.
    5. Under kolumnen viks en lista med alla tillgängliga filtervärden ut.
    6. Posten Alla är rödmarkerad.

    StängdExempel

    Utvikt lista med filtervärden egenskapen Æ (Tvärsnitt / Diameter)

    1. Klicka eller tryck på önskat värde som du vill filtrera efter.
    2. Kolumnen med förbindningsegenskapen får en röd ram.
    3. Filtret används direkt och visningen av den inre förbindningstabellen reduceras motsvarande till de dragna förbindningarna som filtervärdet passar till.
    4. Om det valda filtervärdet är entydigt öppnas dessutom detaljvyn för den hittade, dragna förbindningen automatiskt för redigering.
    5. Klicka eller tryck på nytt på kolumnen och välj sedan värdet Alla på drop-down-listan om du vill filtrera efter ett annat värde för förbindningsegenskapen.
    6. Filtret påverkar nu alla värden för egenskapen och enligt inställningen anpassas antalet dragna förbindningar i den inre förbindningstabellen.
    7. Klicka eller tryck igen på kolumnen och välj filtervärdet på drop-down-listan.
    8. Definiera filter för ytterligare egenskaper vid behov.

    Anvisning

    Alla filter kan användas i kombination. Samtidigt anpassas visningen av listposterna alltid dynamiskt till det tidigare valda filtervärdet. Dessutom kan sorterings-, sök- och filterfunkionaliterna kombineras i den inre förbindningstabellen.

    StängdRadera filter och deaktivera filterläge

    Förutsättningar

    Du har aktiverat filterläget och definierat filter för en eller flera förbindningsegenskaper i sidhuvudet för den inre förbindningstabellen.

    Tillvägagångssätt

    1. Klicka eller tryck på knappen [Radera filter] i sök- och filterfältet.
    2. Alla filter raderas samtidigt, filterläget förblir då aktiverat för övriga filterinställningar.
    3. Den inre förbindningstabellen visas ofiltrerad igen
    4. Klicka eller tryck på knappen om du vill deaktivera filterläget.
    5. Knappen ändrar färg ().

    Anvisning

    Ett enskilt filter kan raderas genom att du klickar eller trycker på den rödmarkerade kolumnen för den aktuella förbindningsegenskapen i sidhuvudet och sedan väljer värdet Alla på drop-down-listan.

    StängdLokalisera dragna förbindningar i 3D-vyn

    Förutsättningar

    • Du har öppnat eller fortsätter med ett projekt av typen *.EPDZ.
    • Du har valt ett layout-utrymme, ett kopplingsskåp i layout-utrymmet eller en monteringsort i kopplingsskåpet.

    Tillvägagångssätt

    1. Markera en valfri, dragen förbindning i den inre förbindningstabellen.
    2. I 3D-vyn visas anslutningssituationen och hela formen med markerade, dragna förbindningar i monteringslayouten för det valda layout-utrymmet.
