借助设置,您可在 EPLAN Smart Wiring 中根据您的需求和工作方式调整用户界面和程序特性。可使用下列设置:
- 从四种配置中为用户界面外观选择所需的颜色组合。
- 如果已完成项目上的生产工作,则可以激活检查模式在箱柜中安装所有导线后,借助该模式可以记录由布线人员在 EPLAN Smart Wiring 中在每个待布线的连接处分配的"已安装"状态是否正确。以进行质量检查。在此模式下,可以记录连接列表中列出的每个待布线的连接的检查结果。
- 如果在您的生产过程中集成了"Rittal Wire Terminal WT"导线制备全自动装置,则可以相应地设置 EPLAN Smart Wiring,并使其能够导入其它的机器特定的连接信息。
- 如果要打印连接属性用于电缆连接(电缆芯线)、导线(单根芯线)或管道的标签,则还可以确定输出数据、选择字号和字体。
- 除电缆这一例外,通过借助配置对话框汇总连接属性的显示列,可以按照安装所需的方式影响连接列表的显示。
设置颜色配置
操作方法
- 选择设置 > 颜色菜单项。
- 从四种颜色组合列表中选择一种。
- 之后,用户界面的颜色将立即发生变化。
激活检查模式
在检查模式下,可通过分配检查状态通过该状态记录待布线的连接是正确还是错误安装。在 EPLAN Smart Wiring 中,存在有"待检查"、"已检查"和"需修正"状态。来记录已安装连线的质量。
前提条件
- 已打开或继续 *.EPDZ 类型的项目。
- 项目已完成,即,项目所有的待布线的连接状态均为"已安装"。
操作方法
- 选择设置 > 检查模式菜单项。
- 选择应用选项。
- 此前在连接列表中标记为"已安装" 的所有待布线的连接现在的状态为"待检查" 。
提示
如果项目连接列表中存在状态为”部分已安装" 或"未安装" 的待布线的连接,则激活检查模式后,这些待布线的连接会隐藏在连接列表中。
设置安装模式
通过此模式,可以为使用"Rittal Wire Terminal WT"导线制备全自动装置的生产过程设置 EPLAN Smart Wiring。
操作方法
- 选择菜单项 设置 > 安装模式。
- 选择Wire Terminal菜单项。
- 如果应用此设置,则在打开一个项目时将在选择对话框的页脚中附加显示一个"Wire Terminal"-文件加载复选框。
- 此外,还会为项目菜单补充一个名称为"Wire Terminal"-文件加载的附加菜单项。
借助附加设置,可以添加 CSV 文件形式的所需的连接信息,该 CSV 文件来自机器软件,并且管理员拥有为您设置 EPLAN Smart Wiring 的权限的人员。例如,管理员确定工作目录或定义用户登录的方式。已在特定目录中为您提供了该文件。
提示
如果选择了"电缆"连接类型以进行编辑,则无法设置安装模式。
设置连接标签的打印输出
在 EPLAN Smart Wiring 中,可以打印待布线的连接的连接属性,用作电缆连接(电缆芯线)、导线(单根芯线)、接线式跳线和管道的标签。
前提条件
已打开或继续 *.EPDZ 类型的项目。
操作方法
- 选择设置 > 标签菜单项。
- 在标签菜单中选择输出数据选项。
- 在下表中激活您想打印的所有连接属性。
- 切换回标签菜单,并选择标签设置选项。
- 在标签设置菜单中选择所需的字号和字体。
- 重新切换标签菜单,并选择设置分隔符选项。
- 在其中一个已指定分隔符的设置分隔符菜单中确定打印时的输出数据。在用户自定义框中可以将任意字符定义为分隔符。
提示
- 请注意,在生成新的项目实例项目实例是指某个原始项目的副本,该原始项目可通过主菜单项的"项目 > 打开"菜单项加载为项目文件。后,默认情况下已为打印输出设置了输出数据源、目标和描述。
- 您为打印设置的输出数据将保存在相应的项目实例上。例如,如果某位同事以自己的名字登录 EPLAN Smart Wiring 并编辑相同的项目实例,则将保留之前所确定的输出数据的设置。
更改连接列表的列显示

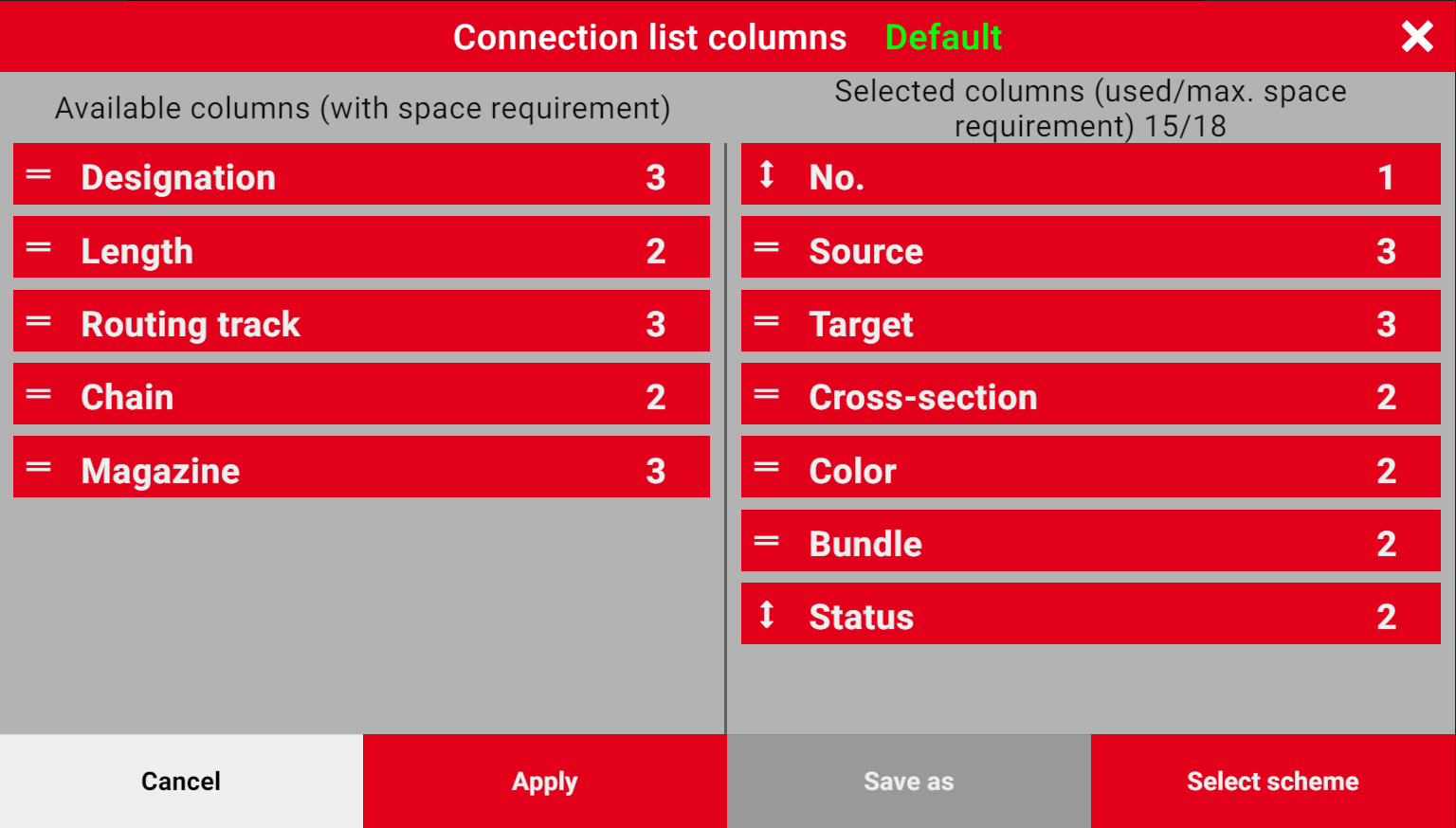

根据在箱柜中安装待布线的连接所需的信息,在连接列表中可以按照自己的需要个性化调整带有相应连接属性的需要的列。为此,可使用下面显示的由两部分组成的配置对话框。如果要放大查看图像,请点击图像。
左半部显示可用连接属性的列元素,右半部显示已选择的连接属性的列元素,并且显示方式与这些列元素当前在连接列表中的显示方式一样。为了更改连接列表中的列配置,可以在配置对话框中通过"拖放"将其它列元素从左半部移至右半部,反之亦然。此外,通过在配置对话框中利用垂直"拖放"更改所选列元素的位置,还可以影响连接列表中的列顺序。每次所选的列配置可以保存为方案。
提示
- 在登录到 EPLAN Smart Wiring 中后,会将您上次保存的配置自动应用于所有打开或继续的项目。
- 该配置在保存时已被用户指定,即如果您以另一个用户名登录,则会将该用户上次所用的配置应用于所有打开或继续的项目。
- 可以随时通过恢复按钮选择默认设置,在连接列表中该默认设置为您提供了带有连接属性编号、导线类型、源、目标、截面积 颜色、 线束制备前对已设置的导线进行的预先整理。需要依次或同时设置的导线将被有组织地合并,并作为已标记的线束被提供用于连线。和状态的列。
- 如果已选择"电缆"连接类型,则无法配置连接列表中的列。
由于出于空间原因在配置列时无法在连接列表中并排显示所有连接属性,因此在配置对话框中每个列元素都标有"1"和"3"之间的号码。该号码表示连接列表中相应列的相对需占面积,并且具有以下含义:
1:列宽小
2:列宽中等
3:列宽大。
选择列元素时,会在程序内部计算需占面积,此时列宽总和不得超过值"18"。在对话框右半部中的所选列元素上方,会显示计算的值和最大值。如果超过最大值,则无法进一步选择连接属性。此时,必须减少所选列元素的数量和/或选择另一个列配置。
配置连接列表列
前提条件
- 已打开或继续 *.EPDZ 类型的项目。
- 已选择一个布局空间布局空间是显示已放置的设备的 3D 显示区域。能看到 3D 数据和其编辑。。
- 已在连接列表中选择以下连接类型之一以进行显示:
- 导线(单根芯线)
- 接线式跳线
- 管道。
操作方法
- 选择菜单项 设置 > 连接列表列。
- 打开连接列表列对话框。
- 在配置对话框的左半部中点击添加给连接列表的带有所需连接属性的列元素。此时持续按住鼠标左键,或保持手指放在列元素上。
- 现在通过"拖放"将列元素从对话框左半部拖到对话框右半部中,并在所需位置将其放开。
- 以相同的方式放置其它列元素,并注意对话框右半部中所计算列宽的显示值,该值不得超过"18"。
- 通过在对话框右半部中利用垂直"拖放"移动列元素,可以在必要时影响连接列表中的所显示连接属性的顺序。
- 如果要减少连接列表中显示的连接属性的数量,则请通过"拖放"将所需的列元素从对话框右半部拖回到对话框左半部中。
- 选择 [应用],以直接应用新的列配置。
- 如果要应用已修改的列配置并将其另存为方案,则选择 [另存为],在自动打开的框中分配一个名称,然后点击 。
提示
- 编号和状态列是强制性的必需列,在配置时无法从所选列元素的列表中移除。
- EPLAN Smart Wiring 既支持捆扎的连线,又支持环形链环形链是成对按顺序相互连接的连接点的列表。的连线。
- 默认情况下,EPLAN Smart Wiring 中激活了线束模式,即,连接列表显示含或不含线束分配的全部待布线的连接。如果有分配给环形链的待布线的连接,则可以在配置对话框中选择此选项作为链列元素。
使用和删除列配置的方案
前提条件
- 适用的前提条件与配置列时相同。
- 已为连接列表的列配置创建了一个或多个方案。
操作方法
- 选择菜单项 设置 > 连接列表列。
- 打开连接列表列对话框。
- 点击按钮 [选择配置]。
- 从下拉菜单中选择所需的配置。
- 立即应用该配置。
- 如果要删除配置,则在展开的菜单中点击
提示
无法删除"默认"配置。
