Verbindungsliste: Grundlagen

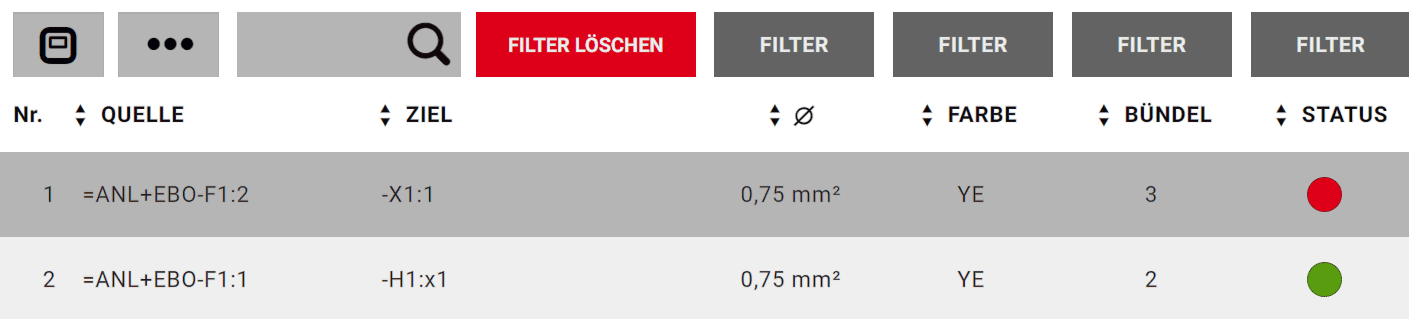

Die Verbindungsliste ist das zentrale Fenster der Anwendung und bildet die Basis für Ihre Vedrahtungsarbeit. In der Verbindungsliste, die über einen tabellarischen Aufbau verfügt, werden nach dem Öffnen oder Fortsetzen eines Projekts die im Projekt vorhandenen Verlegeverbindungen zur Bearbeitung des Verdrahtungsstatus angeboten. Die Eigenschaften der Verlegeverbindungen dienen dabei als Spaltenüberschriften. Wurde eine ProjektdateiDatei, die Projektdaten enthält. In EPLAN Smart Wiring können Projektdateien vom Typ *.EPDZ, *.XLS oder *.XLSX geladen werden. Projektdateien werden Ihnen vom Administrator auf dem EPLAN Smart Wiring-Server in einem fest definierten Arbeitsverzeichnis oder einem Unterverzeichnis davon zur Verfügung gestellt. vom Typ *.EPDZ mit einem 3D-MontageaufbauDie in einem Bauraum platzierten mechanischen und elektrischen Komponenten (Schaltschrank) geladen, werden die Verlegeverbindungen in Abhängigkeit des gewählten Bauraums gelistet.

Eigenschaften der Verbindungsliste

Spalte

Beschreibung

Nr.

Zeigt die Zeilennummer an. Diese steht in keiner festen Beziehung zu einer Verbindung. Die Liste wird immer von "1" bis "n" durchnummeriert.

Quelle / Ziel

Zeigt das Betriebsmittelkennzeichen einschließlich der Anschlussbezeichnung des Bauteils an, das die Quelle / das das Ziel der Verbindung ist. Zu lange Kennzeichen werden umgebrochen, falls sie nicht in einer Zeile dargestellt werden können.

Hinweis

Enthält das Betriebsmittelkennzeichen des Ziels die gleichen Strukturkennzeichen wie die Quelle, wird der mit der Quelle identische Teil des Betriebsmittelkennzeichens nicht dargestellt.

Bezeichnung

Wurde in den Einstellungen für die Darstellung der Liste die Option Bezeichnung gewählt, wird anstelle der Quelle und des Ziels die Verbindungsbezeichnung angezeigt.

Æ

Gibt den Querschnitt oder Durchmesser der Verlegeverbindung an.

Farbe

Gibt die Farbe der Verlegeverbindung an.

BündelVorsortierung von verlegten Drähten vor der Konfektionierung. Hintereinander oder parallel zu verlegende Drähte werden organisatorisch zusammengefasst und als beschriftete Bündel zur Verdrahtung bereit gestellt.

Zeigt die Zugehörigkeit der Verlegeverbindung zu einem bestimmten Bündel an.

Kette

Gibt an, ob die Verlegeverbindung Bestandteil einer VerbindungsketteEine Verbindungskette ist eine Liste von Anschlüssen, die paarweise der Reihe nach miteinander verbunden werden. ist. Die Eigenschaft Kette wird anstelle der Eigenschaft Bündel angezeigt, wenn in den Einstellungen für die Darstellung der Liste die Option Verbindungskette gewählt wurde.

Status

Zeigt den Verdrahtungsstatus der Verlegeverbindung in Form eines farbigen Punktes an. Es werden folgende Status unterschieden:

Verlegeverbindung ist nicht installiert.
Verlegeverbindung ist vollständig installiert.
Verlegeverbindung ist teilinstalliert.
Verlegeverbindung muss deinstalliert werden.
Verlegeverbindung ist entfernt worden.
Verlegeverbindung ist zur Bearbeitung gesperrt.

Sortiermöglichkeiten

In der Kopfzeile der Verbindungsliste stehen Ihnen in jeder Spalte Pfeilschaltflächen zur Verfügung, mit deren Hilfe Sie für jede Verbindungseigenschaft eine Sortierung hinsichtlich der angezeigten Eigenschaftswerte vornehmen können.

Such- und Filtermöglichkeiten

Oberhalb der Kopfzeile der Verbindungsliste befindet sich eine Such- und Filterleiste, mit der Sie im Projekt nach den Werten bestimmter Eigenschaften von Verlegeverbindungen suchen und filtern können. Die Anzeige der Verbindungsliste lässt sich damit auf die gewünschten Verlegeverbindungen reduzieren.

Bei der Suche werden folgende Verbindungseigenschaften berücksichtigt:

  • Quelle (Betriebsmittelkennzeichen)
  • Ziel (Betriebsmittelkennzeichen)
  • Bezeichnung
  • Querschnitt / Durchmesser
  • Bündelnummer / Verbindungskettennummer und -index
  • Bemerkung
  • Drahttyp.

Über die aufklappbaren Filterfelder können Sie nach den hinterlegten Werten folgender Verbindungseigenschaften filtern:

  • Querschnitt / Durchmesser
  • Farbe
  • Bündel oder Kette (abhängig davon, ob in den Einstellungen für die Listendarstellung die Option Verbindungskette gewählt wurde oder nicht)
  • Status.

ClosedVerlegeverbindungen sortieren

Voraussetzungen

  • Sie haben ein Projekt geöffnet oder fortgesetzt.
  • Die Verbindungsliste ist geöffnet und zeigt die Verlegeverbindungen des Projekts oder des ausgewählten Bauraums.

Vorgehen

  1. Bestimmen Sie durch wiederholtes Anklicken oder Antippen der Pfeilschaltfläche vor der gewünschten Eigenschaft, wie die Verlegeverbindungen in der Verbindungsliste in Bezug auf die angezeigten Werte sortiert werden sollen.
  2. Der Zustand der Pfeilschaltfläche ändert sich und bewirkt folgende Sortierung:

    3. Zustand

    Sortierung

    Alphanumerisch aufsteigend

    Alphanumerisch absteigend

    Wie vorgegeben

Hinweis

Die Verlegeverbindungen können nach den Werten mehrerer Eigenschaften sortiert werden.

ClosedVerlegeverbindungen suchen

Voraussetzungen

  • Sie haben ein Projekt geöffnet oder fortgesetzt.
  • Die Verbindungsliste ist geöffnet und zeigt die Verlegeverbindungen des Projekts oder des ausgewählten Bauraums.

Vorgehen

  1. Tragen Sie in das Eingabefeld mit der Lupe den gewünschten Suchausdruck ein.
  2. Wenn Sie nach Verlegeverbindungen suchen möchten, die mit bestimmten Betriebsmitteln verdrahtet werden müssen, legen Sie über die links vom Eingabefeld angeordnete Schaltfläche den Suchmodus fest, indem Sie sie mehrfach hintereinander anklicken oder antippen.
  3. Der Zustand der Schaltfläche ändert sich und beeinflusst die Suche wie folgt:

    4. Zustand

    Suchmodus

    Bei der Suche werden nur die Betriebsmittelkennzeichen der Quelle berücksichtigt.

    Bei der Suche werden nur die Betriebsmittelkennzeichen des Ziels berücksichtigt.

    Bei der Suche werden alle Eigenschaften der Verlegeverbindungen einschließlich der Betriebsmittelkennzeichen der Quelle und des Ziels berücksichtigt. Dies ist der Standardzustand.
  4. Klicken oder tippen Sie die Lupe an.
  5. Die Suche wird gestartet.
  6. Im Eingabefeld für die Suche erscheint anstelle der Lupe ein "X".
  7. Dem Suchbegriff und dem Suchmodus entsprechend wird die Anzeige der Verbindungsliste auf die Anzahl der gefundenen Listeneinträge reduziert.
  8. Ist der eingegebene Suchbegriff eineindeutig, wird zudem automatisch die DetailansichtErweiterbare Ansicht einer Zeile innerhalb der Verbindungsliste. Die Detailansicht bietet eine vollständige Anzeige aller Eigenschaften einer Verlegeverbindung. der gefundenen Verlegeverbindung zur Bearbeitung geöffnet.

Sucheinträge löschen

Voraussetzungen

  • Sie haben eine Suche in der Verbindungsliste durchgeführt.
  • Im Eingabefeld für die Suche ist ein Suchbegriff eingetragen.

Vorgehen

  1. Klicken oder tippen Sie im Eingabefeld auf das "X" oder auf die Schaltfläche [Filter löschen].
  2. Der Suchbegriff wird gelöscht.
  3. Im Eingabefeld erscheint wieder die Lupe.
  4. Die Verbindungsliste wird wieder im Ausgangszustand angezeigt.

Hinweis

Wurden ein oder mehrere Filter definiert, bleiben die Filtereinstellungen nach dem Löschen des Suchbegriffs bestehen.

ClosedVerlegeverbindungen filtern

Voraussetzungen

  • Sie haben ein Projekt geöffnet oder fortgesetzt.
  • Die Verbindungsliste ist geöffnet und zeigt die Verlegeverbindungen des Projekts oder des ausgewählten Bauraums.

Vorgehen

  1. Klicken oder tippen Sie das Filterfeld der gewünschten Eigenschaft an.
  2. Das Filterfeld klappt auf.
  3. Es werden alle vorhandenen Werte der Eigenschaft als auswählbare Filterkriterien angezeigt.

ClosedBeispiel

Aufgeklapptes Filterfeld für die Eigenschaft Æ (Querschnitt / Durchmesser)

  1. Klicken oder tippen Sie auf den gewünschten Wert, nach dem gefiltert werden soll.
  2. Der gewählte Wert "rutscht" in die Überschrift des Filterfeldes.
  3. Das Filterfeld wird rot umrahmt.
  4. Der Filter wird angewendet, und die Anzeige der Verbindungsliste wird entsprechend auf die Verlegeverbindungen reduziert, auf die der Filterwert passt.
  5. Definieren Sie bei Bedarf Filter für weitere Eigenschaften.

Hinweis

Alle Filter können in Kombination angewendet werden. Dabei wird die Anzeige der Listeneinträge immer dynamisch an den zuvor ausgewählten Filterwert angepasst.

Filter löschen

Voraussetzung

Sie haben zur Anzeige der Verbindungsliste einen oder mehrere Filter definiert.

Vorgehen

  1. Klicken oder tippen Sie in der Such- und Filterleiste auf die Schaltfläche [Filter löschen].
  2. Alle Filter werden gleichzeitig gelöscht.
  3. Die Verbindungsliste wird wieder ungefiltert angezeigt.

Hinweis

Ein einzelner Filter lässt sich löschen, indem Sie im Filterfeld zunächst den ausgewählten Wert anklicken oder antippen und dann den Eintrag Filter wählen.

Mehr lesen
