Ursache
Die Eigenschaften eines Signals, das Sie mittels einer Potenzialdefinition in Form eines Potenzialdefinitionspunktes oder Potenzialanschlusses an einer Verbindung festgelegt haben, weichen von den Eigenschaften des zugehörigen Potenzials (gleicher Potenzialname) ab. Es können der Potenzialtyp, der Potenzialwert oder die Frequenzangabe widersprüchlich sein.

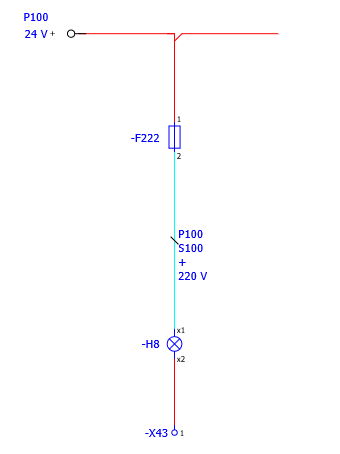

Beispiel:An einer Potenzialdefinition im Schaltplan, die als Potenzialdefinitionspunkt mit dem Potenzialnamen "P100" festgelegt und als Potenzialanschluss eingefügt wurde, zweigt über die Sicherung "-F222" eine Verbindung zur Meldeleuchte "-H8" ab. Für die Verbindung zwischen diesen beiden Betriebsmitteln wurde über einen weiteren Potenzialdefinitionspunkt ein Signal mit dem Potenzialnamen "P100" und dem Signalnamen"S100"definiert. Während an dem als Potenzialanschluss eingefügten Potenzialdefinitionspunkt ein Potenzialwert von 24 V steht, ist am Signal "S100" der Verbindung mit dem Potenzialnamen "P100" der Wert "220 V" eingetragen.
Lösung
- Öffnen Sie den Potenziale-Navigator.
- Orten Sie die Potenzialdefinition des Signals im Potenziale-Navigator mittels der Funktionalität Auswahl synchronisieren, die Ihnen das Kontextmenü des Dialogs Meldungsverwaltung bietet.
Der Potenzial- und der Signalname der Verbindung wird entsprechend im Potenziale-Navigator markiert. - Springen Sie von dort aus mittels des Kontextmenüpunkts Gehe zu (Grafik) zum Potenzialdefinitionspunkt oder zum Potenzialanschluss des Signals im Schaltplan.
- Rufen Sie den Eigenschaftendialog der Potenzialdefinition auf, und merken Sie sich die Werte in den Eigenschaftsfeldern Potenzialtyp, Potenzialwert und Frequenz.
- Schließen Sie den Eigenschaftendialog.
- Springen Sie aus dem Dialog der Meldungsverwaltung über den Kontextmenüpunkt Gehe zu 2. Koordinate zur Potenzialdefinition des Potenzials, das den gleichen Potenzialnamen trägt wie das Signal.
- Rufen Sie auch hier den Eigenschaftendialog auf, und vergleichen Sie die oben genannten Eigenschaften mit denen des Signals an der Verbindung.
- Vereinheitlichen Sie entweder am Signal und / oder am Potenzial die Eigenschaftswerte.
- Bestätigen Sie Ihre Eingaben.
- Starten Sie bei Bedarf einen neuen Prüflauf.
