Ursache
Sie haben eine Steckverbindung mit getrennter Stift- und Buchsendarstellung im Schaltplan platziert. Für die Stifte und Buchsen wurde ein entsprechendes Symbol mit einem Direktanschluss verwendet. Auf der daraus resultierenden Direktverbindung, die bei größerem Abstand zwischen einer Steckerbuchse und einem Steckerstift grafisch als Autoconnect-Linie im Schaltplan sichtbar wird, wurde mindestens ein weiterer Stift mit einer Buchse oder mindestens eine weitere Buchse mit einem Stift verbunden.

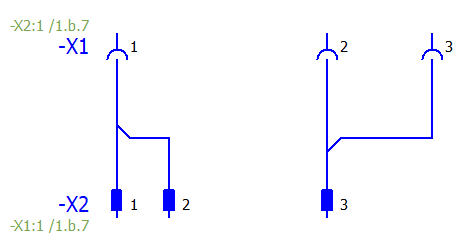

Es existiert eine Direktverbindung zwischen Stiften des Steckers -X2 und Buchsen des Steckers -X1. Dabei sind die beiden Steckerstifte -X2:1 und -X2:2 über ein T-Stück mit der Steckerbuchse -X1:1 verbunden. Ferner sind die beiden Steckerbuchsen -X1:2 und -X1:3 über ein T-Stück mit dem Steckerstift -X2:3 verbunden. Für beide Fällen wird die Fehlermeldung ausgegeben.
Lösung
- Löschen Sie die überzähligen Steckerkontakte, so dass jeweils nur ein Stift über die Direktverbindung mit einer Buchse des Steckers verbunden ist und auf diese Weise ein eindeutiges Stift- / Buchsenkontaktpaar gebildet wird.
- Aktualisieren Sie die Verbindungen.
- Starten Sie bei Bedarf einen neuen Prüflauf.
