Vous pouvez utiliser les réglages pour personnaliser l'interface utilisateur et le comportement du programme dans EPLAN Smart Wiring en fonction de vos besoins et de votre méthode de travail. Les réglages suivants sont possibles :
- Vous pouvez choisir la combinaison de couleurs que vous souhaitez appliquer à l'interface utilisateur parmi quatre schémas proposés.
- Une fois que vous avez terminé les travaux de fabrication sur un projet, vous pouvez activer un mode de contrôle en vue du contrôle de la qualité. Ce mode vous permet de documenter le résultat du contrôle pour chacune des connexions du circuit répertoriées dans la liste de connexion.
- Si la machine de fabrication des fils entièrement automatique "Rittal Wire Terminal WT" est intégrée à votre processus de fabrication, vous pouvez configurer EPLAN Smart Wiring en conséquence et lui permettre d'importer d'autres informations de connexion spécifiques aux machines.
- Si les propriétés de connexion doivent être imprimées pour l'étiquetage des connexions des câbles (conducteurs de câble), des fils (monoconducteurs) ou des tuyaux, vous pouvez également déterminer les données d'édition et sélectionner la taille de police et la police.
- À l'exception des câbles, vous pouvez influer sur la représentation de la liste de connexion en combinant les colonnes affichées des propriétés de connexion à l'aide d'un dialogue de configuration, selon vos besoins dans le cadre de l'installation.
Régler un schéma de couleur
Procédure
- Sélectionnez les éléments de menu Réglages > Couleurs.
- Sélectionnez l'une des quatre combinaisons de couleurs disponibles dans la liste.
- Le réglage des couleurs de l'interface utilisateur s'effectue immédiatement après.
Activer le mode de contrôle
En mode de contrôle, il est possible de documenter la qualité du câblage installé en lui attribuant un état de contrôle.
Conditions préalables
- Vous avez ouvert un projet de type *.EPDZ ou vous le poursuivez.
- Le projet est terminé, c'est-à-dire que toutes les connexions du circuit du projet ont l'état "Installé".
Procédure
- Sélectionnez les éléments de menu Réglages > Mode de contrôleMode qui, une fois tous les fils installés dans l'armoire de distribution, permet de documenter si l'état "Installé" attribué par le monteur de câbles à chaque connexion du circuit dans EPLAN Smart Wiring est correct..
- Sélectionnez l'option Utiliser.
- Toutes les connexions du circuit précédemment identifiées par l'état "Installé" dans la liste de connexion se voient attribuer l'état "À vérifier" .
Remarque
S'il existe des connexions du circuit dans la liste de connexion du projet dont l'état est "Partiellement installé" ou "Non installé" , celles-ci sont masquées dans la liste de connexion lorsque le mode de contrôle est activé.
Régler le mode d'installation
Ce mode permet de configurer EPLAN Smart Wiring pour le processus de fabrication avec la machine de fabrication des fils entièrement automatique "Rittal Wire Terminal WT".
Procédure
- Sélectionnez les éléments de menu Réglages > Mode d'installation.
- Sélectionnez l'option de menu Wire Terminal.
- Ce réglage permet, lors de l'ouverture d'un projet, d'afficher une case à cocher supplémentaire Charger le fichier "Wire Terminal" dans le pied de page du dialogue de sélection.
- De plus, un élément de menu supplémentaire avec la désignation Charger le fichier "Wire Terminal" est ajouté au menu Projet.
Les réglages supplémentaires vous permettent de charger les informations de connexion requises sous la forme d'un fichier CSV ; celles-ci proviennent du logiciel de la machine et sont mises à votre disposition par votre administrateur dans un répertoire spécifique.
Remarque
Si le type de connexion "Câble" est sélectionné pour modification, le mode d'installation ne peut pas être réglé.
Régler l'impression pour l'étiquetage des connexions
Dans EPLAN Smart Wiring, les propriétés de connexion des connexions du circuit peuvent être imprimées pour l'étiquetage des connexions des câbles (conducteurs de câble), des fils (monoconducteurs), des pontages de fil et des tuyaux.
Conditions préalables
Vous avez ouvert un projet de type *.EPDZ ou vous le poursuivez.
Procédure
- Sélectionnez les éléments de menu Réglages > Etiquetage.
- Dans le menu Etiquetage, sélectionnez l'option Données d'édition.
- Dans la liste qui s'affiche ensuite, sélectionnez toutes les propriétés de connexion que vous souhaitez imprimer.
- Revenez dans le menu Etiquetage et sélectionnez l'option Réglages de police.
- Dans le menu Réglages de police, sélectionnez la taille de police et la police souhaitées.
- Revenez de nouveau dans le menu Etiquetage et sélectionnez l'option Réglages de séparateur.
- Dans le menu Réglages de séparateur, définissez l'un des séparateurs par défaut pour les données d'édition lors de l'impression. Le champ Défini par l'utilisateur vous permet de définir n'importe quel caractère comme séparateur.
Remarques
- Notez qu'après la génération d'une nouvelle instance de projet, les données d'édition Source, Destination et Description sont réglées par défaut pour l'impression.
- Les données d'édition que vous avez réglées pour l'impression sont enregistrées dans l'instance de projet correspondante. Si, par exemple, un collègue se connecte à EPLAN Smart Wiring sous son nom et qu'il édite la même instance de projet, les réglages des données d'édition précédemment définies sont conservés.
Modifier la représentation des colonnes de la liste de connexion

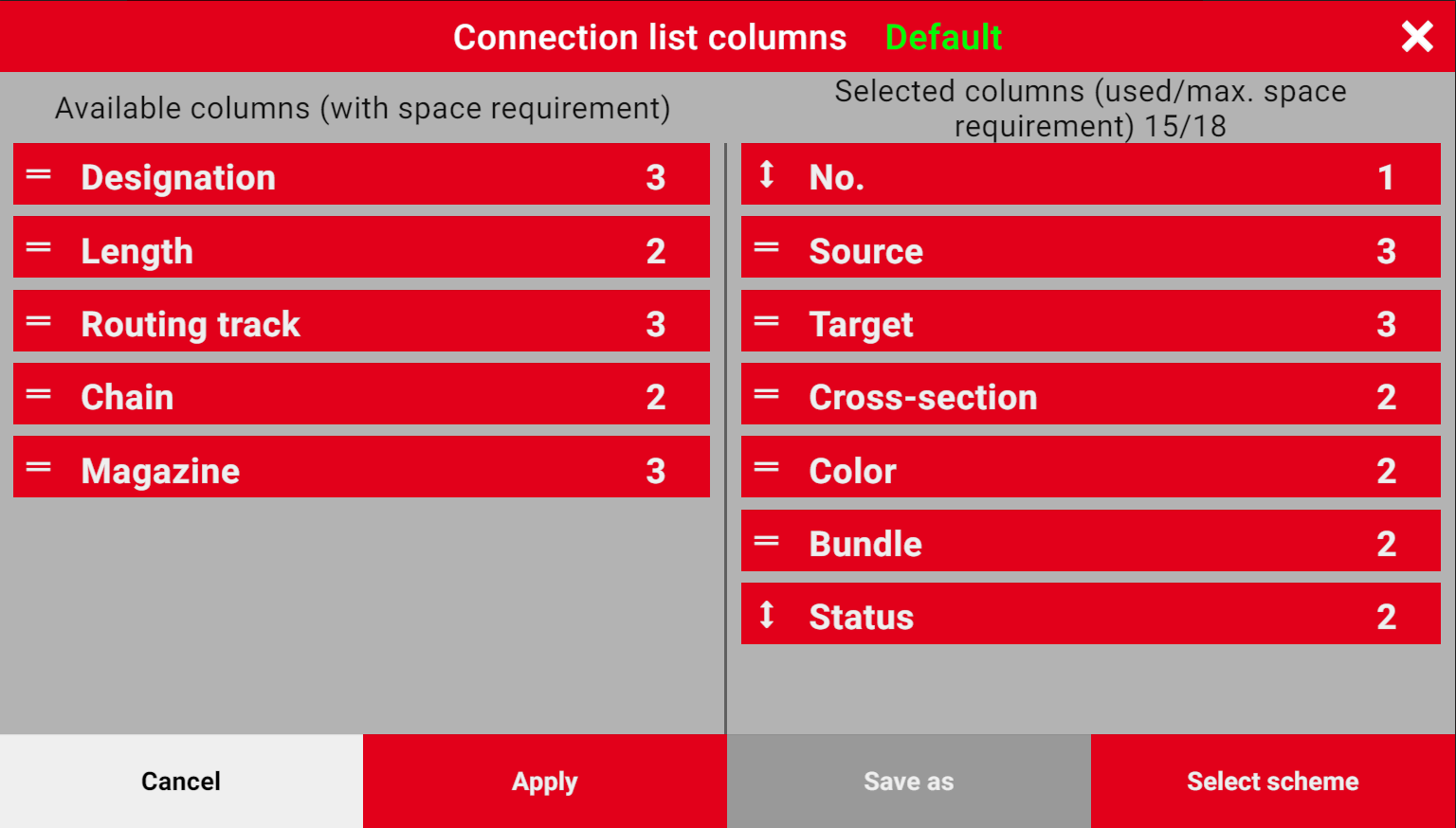

Selon les informations de connexion dont vous avez besoin pour installer les connexions du circuit dans l'armoire de distribution, vous pouvez, dans la liste de connexion, personnaliser les colonnes nécessaires avec les propriétés de connexion correspondantes, en fonction de vos besoins. Pour ce faire, vous disposez du dialogue de configuration illustré ci-après, lequel se compose de deux moitiés. Cliquez ou appuyez sur l'illustration si vous souhaitez l'agrandir.
La moitié gauche montre les éléments de colonne des propriétés de connexion disponibles, la moitié droite les éléments de colonne des propriétés de connexion déjà sélectionnées, telles qu'elles sont actuellement affichées dans la liste de connexion. Pour modifier la configuration des colonnes dans la liste de connexion, vous pouvez, à l'aide de la fonction glisser-déplacer, déplacer d'autres éléments de colonne de la moitié gauche vers la moitié droite, ou inversement, dans le dialogue de configuration. Vous pouvez en outre influer sur l'ordre des colonnes dans la liste de connexion en modifiant verticalement, dans le dialogue de configuration, la position des éléments de colonne sélectionnés, à l'aide de la fonction glisser-déplacer. La configuration de colonne sélectionnée peut être enregistrée en tant que schéma.
Remarques
- Une fois que vous êtes connecté à EPLAN Smart Wiring, le schéma que vous avez enregistré en dernier est automatiquement appliqué à tous les projets ouverts ou poursuivis.
- Le schéma est enregistré pour chaque utilisateur, c'est-à-dire que si vous vous êtes connecté sous un autre nom d'utilisateur, le schéma utilisé en dernier par cet utilisateur est appliqué à tous les projets ouverts ou poursuivis.
- Le bouton de commande Rétablir vous permet de sélectionner à tout moment un réglage par défaut qui vous donne, dans la liste de connexion, les colonnes avec les propriétés de connexion N°, Type de fil, Source, Destination, Section Couleur, FaisceauPremier tri des fils acheminés avant la fabrication. Les fils à acheminer en parallèle ou les uns derrière les autres peuvent être réunis de façon organisée puis mis à disposition pour le câblage sous la forme de faisceaux étiquetés. et État.
- Si vous avez sélectionné le type de connexion "Câble", vous ne pouvez pas configurer les colonnes dans la liste de connexion.
Étant donné qu'il n'est pas possible, lors de la configuration des colonnes, d'afficher côte à côte toutes les propriétés de connexion dans la liste de connexion en raison d'un manque de place, chaque élément de colonne est identifié par un numéro entre "1" et "3" dans le dialogue de configuration. Le numéro représente l'espace nécessaire relatif de la colonne correspondante dans la liste de connexion et a la signification suivante :
1 : Petite largeur de colonne
2 : Largeur de colonne moyenne
3 : Grande largeur de colonne.
Lors de la sélection des éléments de colonne, l'espace nécessaire est calculé dans le programme, la somme des largeurs de colonne ne devant pas dépasser la valeur "18". La valeur calculée et la valeur maximale sont affichées au-dessus des éléments de colonne sélectionnés dans la moitié droite du dialogue. Si la valeur maximale est dépassée, il n'est pas possible de sélectionner d'autres propriétés de connexion. Vous devez alors réduire le nombre d'éléments de colonne sélectionnés et / ou sélectionner une autre configuration de colonne.
Configurer les colonnes de la liste de connexion
Conditions préalables
- Vous avez ouvert un projet de type *.EPDZ ou vous le poursuivez.
- Vous avez sélectionné un espace layout.
- Vous avez sélectionné, dans la liste de connexion, l'un des types de connexion suivants à afficher :
- Fil (monoconducteur)
- Pontage par fil
- Tuyau.
Procédure
- Sélectionnez les éléments de menu Réglages > Colonnes de la liste de connexion.
- Le dialogue Colonnes de la liste de connexion s'ouvre.
- Dans la moitié gauche du dialogue de configuration, cliquez ou appuyez sur l'élément de colonne contenant la propriété de connexion que vous souhaitez ajouter à la liste de connexion. Maintenez le bouton gauche de la souris enfoncé ou gardez votre doigt sur l'élément de colonne.
- Faites glisser l'élément de colonne de la moitié gauche vers la moitié droite du dialogue et relâchez-le à l'emplacement souhaité.
- Positionnez les autres éléments de colonne de la même manière et surveillez la valeur de la largeur de colonne calculée affichée dans la moitié droite du dialogue, laquelle ne doit pas dépasser "18".
- Si nécessaire, influez sur l'ordre des propriétés de connexion affichées dans la liste de connexion en déplaçant les éléments de colonne verticalement dans la moitié droite du dialogue à l'aide de la fonction glisser-déplacer.
- Si vous souhaitez réduire le nombre de propriétés de connexion affichées dans la liste de connexion, faites glisser et déposez les éléments de colonne souhaités de la moitié droite vers la moitié gauche de la boîte de dialogue.
- Sélectionnez [Appliquer] pour appliquer directement la nouvelle configuration de colonne.
- Si vous souhaitez appliquer la configuration de colonne modifiée et l'enregistrer également en tant que schéma, sélectionnez [Enregistrer sous], attribuez un nom dans le champ qui s'ouvre et cliquez ou appuyez sur .
Remarques
- Les colonnes N° et État sont des colonnes obligatoires et ne peuvent pas être supprimées de la liste des éléments de colonne sélectionnés pendant la configuration.
- EPLAN Smart Wiring prend en charge aussi bien le câblage des faisceaux que le câblage des chaînes de connexion.
- Le mode faisceau est activé par défaut dans EPLAN Smart Wiring, c'est-à-dire que la liste de connexion affiche toutes les connexions du circuit avec et sans attribution de faisceau. Si des connexions du circuit sont attribuées à une chaîne de connexion, vous pouvez sélectionner cette option comme élément de colonne Chaîne dans le dialogue de configuration.
Utiliser et effacer des schémas pour la configuration des colonnes
Conditions préalables
- Les mêmes conditions préalables que celles pour la configuration des colonnes s'appliquent.
- Vous avez créé un ou plusieurs schémas pour la configuration des colonnes de la liste de connexion.
Procédure
- Sélectionnez les éléments de menu Réglages > Colonnes de la liste de connexion.
- Le dialogue Colonnes de la liste de connexion s'ouvre.
- Cliquez ou appuyez sur le bouton de commande [Sélectionner un schéma].
- Sélectionnez le schéma souhaité dans le menu déroulant.
- Le schéma est immédiatement appliqué.
- Si vous souhaitez effacer un schéma, cliquez ou appuyez dans le menu déroulant sur l'icône suivante :
Remarque
Le schéma "Standard" ne peut pas être effacé.
