Lista collegamenti: principi

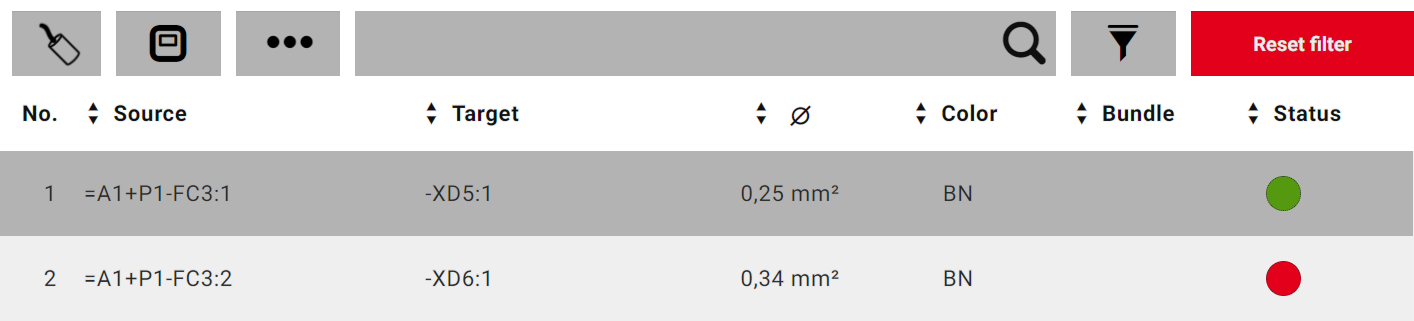

La lista collegamenti è la finestra centrale dell'applicazione e funge da base per i lavori di installazione dell'utente. Nella lista collegamenti, disponibile con una struttura tabellare, dopo l'apertura o la prosecuzione di un progetto e la selezione dell'ambiente 3D desiderato, vengono offerti i collegamenti 3D presenti nel progetto per la modifica dello stato di installazione. Al riguardo, le proprietà dei collegamenti 3D fungono da titoli per le colonne della lista.

Se è stato caricato un file di progetto del tipo *.EPDZ con un layout 3D, è possibile visualizzare i collegamenti 3D, secondo la struttura del progetto, in funzione del tipo di collegamento scelto, dell'ambiente 3D, dell'armadio elettrico o della zona di montaggio.

Dalla lista collegamenti è inoltre possibile visualizzare, per ciascun collegamento 3D, la situazione di allacciamento nell'ambiente 3D selezionato nella vista 3D.

Colonne della lista collegamenti

A eccezione del tipo di collegamento Cavo, è possibile modificare il numero e la sequenza delle colonne visualizzate nella riga d'intestazione della lista collegamenti come definito dall'utente. Questa possibilità di configurazione è offerta nelle impostazioni dell'applicazione.

Quando si selezionano collegamenti del tipo Filo (singolo conduttore), Ponticello a filo o Tubo flessibile, o collegamenti di un cavo, nella lista collegamenti sono disponibili in totale le seguenti proprietà di collegamento, rappresentate come colonne:

Colonna

Descrizione

N.

Visualizza il numero progressivo delle righe.

Destinazione / origine

Visualizza la sigla elemento funzionale comprensiva di denominazione dell'attacco del componente che rappresenta l'origine/la destinazione del collegamento. Se non possono essere rappresentate su una riga, le sigle elemento funzionale troppo lunghe vengono abbreviate.

Nota

Se la sigla elemento funzionale della destinazione contiene lo stesso identificativo struttura dell'origine, la parte della sigla elemento funzionale identica all'origine non viene rappresentata.

Designazione

Visualizza la designazione collegamento del collegamento 3D.

Æ

Indica la sezione o il diametro del collegamento 3D.

Lunghezza

Indica la lunghezza del collegamento 3D.
Colore

Indica il colore del collegamento 3D.

FascioPreassortimento di fili elaborati prima della finitura. I fili da elaborare in successione oppure parallelamente vengono raggruppati a scopo organizzativo e messi a disposizione per il cablaggio come fasci etichettati.

Indica l'appartenenza di un collegamento 3D a un fascio specifico.

Catena

Indica se il collegamento 3D fa parte di una catena di collegamento. La proprietà Catena viene visualizzata al posto della proprietà Fascio se nelle impostazioni per la rappresentazione dell'elenco è stata selezionata l'opzione Catena di collegamentoUna catena di collegamento è un elenco di attacchi collegati a coppie in sequenza..

Traccia dei collegamenti

Indica le sigle elemento funzionale complete delle canaline attraverso le quali passa il collegamento 3D.

Stato

Visualizza lo stato di installazione del collegamento 3D sotto forma di un punto colorato. Si distinguono i seguenti stati:

Collegamento 3D non installato.
Collegamento 3D completamente installato.
Collegamento 3D installato parzialmente.
Il collegamento 3D deve essere disinstallato.
Il collegamento 3D è stato eliminato.
La modifica del collegamento 3D è bloccata.

Note

  • Le colonne N. e Stato sono parte integrante fissa della lista collegamenti e non possono essere rimosse dalle impostazioni durante la configurazione delle colonne per la lista collegamenti!
  • Si noti anche che durante la configurazione definita dall'utente delle colonne è possibile rappresentare sempre e soltanto un determinato numero di colonne.

Se si selezionano collegamenti del tipo Cavo, le seguenti proprietà di collegamento, oltre al numero corrente e allo stato, sono disponibili come colonne nella lista collegamenti:

Colonna

Descrizione

Collegamenti

Visualizza il numero dei cablaggi contenuti nel cavo (conduttori cavo).

SEF cavo

Visualizza la sigla elemento funzionale completa del cavo.

Tipo cavo

Indica il tipo di cavo.

Lunghezza

Indica la lunghezza del cavo da elaborare.

Opzioni di ordinamento

Nell'intestazione della lista collegamenti, in ogni colonna, a eccezione della colonna N., sono disponibili dei pulsanti freccia che consentono di ordinare ogni proprietà del collegamento sulla base dei valori di proprietà indicati.

Possibilità di ricerca e filtro

È possibile ridurre la visualizzazione della lista collegamenti ai collegamenti 3D desiderati. A tale scopo sopra la riga d'intestazione della lista collegamenti si trova una barra di ricerca e di filtro.

Nella barra di ricerca e di filtro si ha la possibilità di restringere la visualizzazione della lista collegamenti a determinati tipi di collegamento o armadi elettrici nell'ambiente 3D. Inoltre, la barra di ricerca e di filtro permette di cercare e / o filtrare nel progetto i valori di determinate proprietà di collegamenti 3D.

Nota

La barra di ricerca e di filtro è disponibile soltanto se è impostata la modalità di installazione Singolarmente.

Selezione di tipi di collegamento

A partire dalla versione 2.9, EPLAN Smart Wiring supporta i seguenti tipi di collegamento, se presenti nell'ambiente 3D selezionato del progetto:

  • Fili (singoli conduttori)
  • Cavo
  • Ponticelli a filo
  • Tubi flessibili.

La selezione si esegue agendo sul pulsante all'estrema sinistra nella barra di ricerca e di filtro. Per il tipo di collegamento attualmente selezionato nella lista collegamenti sono disponibili i seguenti simboli:

Filo (singolo conduttore)

Cavo

Ponticello a filo

Tubo flessibile.

Nota

Se l'ambiente 3D selezionato nel progetto contiene soltanto collegamenti 3D di un tipo di collegamento, il pulsante è escluso in colore grigio e non è attivabile.

Selezione dell'armadio elettrico

Se il progetto aperto o proseguito dispone di ambienti 3D con più armadi elettrici, nella lista collegamenti è possibile visualizzare soltanto i collegamenti 3D dell'armadio elettrico selezionato mediante il pulsante . Per informazioni dettagliate consultare la pagina della guida Selezionare ambienti 3D, armadi elettrici e zone di montaggio.

Proprietà di collegamento considerate nelle operazioni di ricerca e filtro

Se nella lista collegamenti è selezionato il tipo di collegamento Filo (singolo conduttore), Ponticello a filo o Tubo flessibile, durante la ricerca saranno considerate le seguenti proprietà di collegamento:

  • Origine (sigla elemento funzionale)
  • Destinazione (sigla elemento funzionale)
  • Designazione (designazione collegamento)
  • Æ = Sezione / Diametro
  • Numero fascio / Numero e Indice della catena di collegamento
  • Osservazione*
  • Tipo filo (tipo conduttore) / Tipo tubo flessibile*.

Se è selezionato il tipo di collegamento Cavo, durante la ricerca saranno considerate le seguenti proprietà di collegamento:

  • SEF cavo
  • Tipo cavo
  • Osservazione*.

Se nella lista collegamenti è selezionato il tipo di collegamento Filo (singolo conduttore), Ponticello a filo o Tubo flessibile, durante la filtrazione saranno considerate le seguenti proprietà di collegamento:

  • Æ = Sezione / Diametro
  • Colore
  • Fascio o Catena (a seconda che nelle impostazioni per la visualizzazione elenco sia stata o meno selezionata l'opzione Catena di collegamento)
  • Traccia dei collegamenti
  • Stato.

Se è selezionato il tipo di collegamento Cavo, durante l'operazione Filtro saranno considerate le seguenti proprietà di collegamento:

  • Tipo cavo
  • Stato.

Note

  • Si noti che avendo selezionato il tipo di collegamento "Cavo", nella lista collegamenti non è possibile cercare e / o filtrare le proprietà di collegamento dei singoli cablaggi (conduttori cavo).
  • Se le proprietà di collegamento sono contrassegnate con un *, possono essere cercate e filtrate soltanto se sono state memorizzate nel file di progetto del tipo *.EPDZ. Queste proprietà sono disponibili soltanto nella vista dettagliata.

ChiusoOrdinamento dei collegamenti 3D

Presupposti

  • È stato aperto o proseguito un progetto di tipo *.EPDZ, *.XLS / *.XLSX.
  • È stato selezionato un ambiente 3D, un armadio elettrico nell'ambiente 3D o una zona di montaggio nell'armadio elettrico. (necessario soltanto per progetti del tipo *.EPDZ).

Procedura

  1. Nella riga d'intestazione della lista collegamenti, fare clic o toccare ripetutamente il pulsante a freccia della colonna davanti alla proprietà desiderata, e definire così come ordinare i collegamenti 3D in riferimento ai valori visualizzati.
  2. Lo stato del pulsante freccia cambia e determina il seguente ordinamento:

    3. Stato

    Ordinamento

    Alfanumerico crescente

    Alfanumerico decrescente

    Come definito

Nota

I collegamenti 3D possono essere ordinati secondo i valori di proprietà molteplici.

ChiusoSelezionare il tipo di collegamento

Presupposti

  • È stato aperto o proseguito un progetto di tipo *.EPDZ.
  • È stato selezionato un ambiente 3D, un armadio elettrico nell'ambiente 3D e / o una zona di montaggio nell'armadio elettrico.
  • Come modalità di installazione è impostata l'opzione "Singolarmente".
  • Nell'ambiente 3D selezionato sono contenuti collegamenti 3D di almeno due tipi di collegamento differenti.

Procedura

  1. Nella barra di ricerca e di filtro, azionare il pulsante all'estrema sinistra (fare clic o toccare per esempio , se nella lista collegamenti sono visualizzati attualmente fili (singoli conduttori).)
  2. Selezionare nel menu in apertura la voce di menu con il tipo di collegamento desiderato (selezionare ad es., il tipo di collegamento "Ponticello a filo".)
  • La lista collegamenti visualizzerà quindi soltanto i collegamenti 3D del tipo di collegamento selezionato.
  • Il simbolo del pulsante varia a seconda della selezione (per esempio, viene visualizzato il simbolo relativo al tipo di collegamento "Ponticello a filo" .)

    • ChiusoRicerca di collegamenti 3D

    Presupposti

    • È stato aperto o proseguito un progetto di tipo *.EPDZ, *.XLS / *.XLSX.
    • È stato selezionato un ambiente 3D, un armadio elettrico nell'ambiente 3D o una zona di montaggio nell'armadio elettrico. (necessario soltanto per progetti del tipo *.EPDZ).
    • Come modalità di installazione è impostata l'opzione "Singolarmente".

    Procedura

    1. Inserire l'espressione di ricerca desiderata nella barra di ricerca e di filtro presente nel campo d'immissione con la lente d'ingrandimento.
    2. Fare clic o toccare la lente di ingrandimento.
  • La ricerca viene avviata.
  • Nel campo di immissione della ricerca, al posto della lente di ingrandimento compare una "X".
  • In conseguenza del termine e la modalità di ricerca, la visualizzazione della lista collegamenti viene ridotta alle voci di elenco trovate.
  • Se il termine di ricerca immesso è univoco, si apre inoltre automaticamente la vista dettagliata del collegamento 3D trovato per la modifica.
    1. Se si desidera cercare collegamenti 3D riferiti ad allacciamento di origine e allacciamento di destinazione, specificare la modalità di ricerca agendo sul pulsante disposto a sinistra del campo d'immissione, facendo clic su di esso o toccandolo più volte di seguito.
    2. Lo stato del pulsante cambia e influisce sulla ricerca nella lista collegamenti come segue:

      3. Stato

      Risultato ricerca

      Vengono considerate soltanto le sigle elemento funzionale di origine.

      Vengono considerate soltanto le sigle elemento funzionale di destinazione.

      Vengono considerate tutte le proprietà dei collegamenti 3D, comprese le sigle elemento funzionale di origine e destinazione. Questa è l'impostazione predefinita durante la ricerca.

    ChiusoEliminazione delle voci di ricerca

    Presupposti

    • È stata eseguita una ricerca nella lista collegamenti.
    • Nella barra di ricerca e di filtro della lista collegamenti, nel campo d'immissione con la lente d'ingrandimento è inserito un termine.

    Procedura

    1. Nel campo di immissione, fare clic o toccare la "X" oppure il pulsante [Cancella filtro].
    2. Il termine di ricerca viene eliminato.
    3. Nel campo di immissione compare nuovamente la lente di ingrandimento.
    4. La lista collegamenti viene nuovamente visualizzata nello stato iniziale.

    Nota

    Se sono stati definiti uno o più filtri, dopo l'eliminazione del termine di ricerca le impostazioni dei filtri vengono mantenute.

    ChiusoFiltrare i collegamenti 3D

    Presupposti

    • È stato aperto o proseguito un progetto di tipo *.EPDZ, *.XLS / *.XLSX.
    • È stato selezionato un ambiente 3D, un armadio elettrico nell'ambiente 3D o una zona di montaggio nell'armadio elettrico. (necessario soltanto per progetti del tipo *.EPDZ).
    • Come modalità di installazione è impostata l'opzione "Singolarmente".

    Procedura

    1. Nella barra di ricerca e di filtro della lista collegamenti, fare clic o toccare il pulsante .
    2. La modalità filtro viene attivata, e il pulsante cambia colore ().
    3. In corrispondenza di tutte le proprietà di collegamento alle quali è possibile applicare un filtro, piccoli simboli filtro () appaiono al posto dei pulsanti freccia.
    4. Nella riga d'intestazione della lista collegamenti, fare clic o toccare la colonna contenente la proprietà di collegamento desiderata.
    5. Al di sotto della colonna, si espande una lista con tutti i valori filtro disponibili.
    6. La voce Tutto è selezionata in rosso.

    ChiusoEsempio

    Lista espansa con valori filtro relativi alla proprietà Æ (Sezione / Diametro)

    1. Fare clic o toccare il valore desiderato secondo il quale filtrare.
    2. La colonna con la proprietà di collegamento viene incorniciata in rosso.
    3. Il filtro viene applicato immediatamente e la visualizzazione della lista collegamenti viene conseguentemente ridotta ai collegamenti 3D corrispondenti.
    4. Se il valore filtro selezionato è univoco, si apre inoltre automaticamente la vista dettagliata del collegamento 3D trovato per la modifica.
    5. Se si desidera filtrare la proprietà di collegamento secondo un altro valore, fare clic o toccare di nuovo la colonna e scegliere poi nella lista a discesa il valore Tutto.
    6. Il filtro agisce adesso su tutti i valori della proprietà, secondo l'impostazione il numero collegamenti 3D viene adeguato nella lista collegamenti.
    7. Fare clic o toccare la colonna ancora, e selezionare il valore filtro dalla lista a discesa.
    8. Se necessario, definire i filtri per altre proprietà.

    Nota

    Tutti i filtri possono essere utilizzati in combinazione. La visualizzazione delle voci di elenco viene quindi sempre adattata dinamicamente al valore del filtro precedentemente selezionato. Inoltre le funzionalità di ordinamento, ricerca e filtro sono applicabili in modo combinato nella lista collegamenti.

    ChiusoEliminare filtro e disattivare la modalità filtro

    Presupposti

    La modalità filtro è stata attivata e sono stati definiti filtri nella riga d'intestazione della lista collegamenti relativa a una o più proprietà di collegamento.

    Procedura

    1. Nella barra di ricerca e filtro, fare clic o toccare il pulsante [Cancella filtro].
    2. Tutti i filtri vengono eliminati contemporaneamente, ma la modalità filtro resta attivata per ulteriori impostazioni filtro.
    3. La lista collegamenti viene nuovamente visualizzata senza filtri
    4. Se si desidera disattivare la modalità filtro, fare clic o toccare il pulsante .
    5. Il pulsante cambia colore ().

    Nota

    Per eliminare un singolo filtro, fare clic o toccare la colonna selezionata in rosso della relativa proprietà di collegamento nella riga d'intestazione e quindi scegliere il valore Tutto dalla lista a discesa.

    ChiusoLocalizzare i collegamenti 3D nella vista 3D

    Presupposti

    • È stato aperto o proseguito un progetto di tipo *.EPDZ.
    • È stato selezionato un ambiente 3D, un armadio elettrico nell'ambiente 3D o una zona di montaggio nell'armadio elettrico.

    Procedura

    1. Contrassegnare nella lista collegamenti un collegamento 3D qualsiasi.
    2. Nella vista 3D, viene visualizzata la situazione di allacciamento e il tracciato completo del collegamento 3D selezionato nel layout dell'ambiente 3D scelto.
