A visualização 3D é uma área de exibição separada no EPLAN Smart Wiring. Ele é sempre visível se os dados de montagem 3D estiverem presentes no projeto. Esse é o caso se você abrir ou continuar um projeto EPLAN do tipo *.EPDZ. A visualização 3D aparece à direita da lista de conexão e fornece uma visão do layout de montagem e das conexões roteáveis do espaço de layout selecionado.
Visualizações parciais na visualização 3D
A visualização 3D é dividida nas seguintes visualizações parciais:
- Visualização principalA visualização principal é uma visualização parcial dentro da visualização 3D. A visualização principal mostra uma imagem detalhada do layout de montagem no espaço de layout.
- Visão geralA visão geral é uma visualização parcial dentro da visualização 3D. Na visão geral, o espaço de layout total é exibido de forma reduzida.
- Visualização de nível de recorteA visualização de nível de recorte é uma visualização parcial dentro da visualização 3D. Essa visualização possibilita a exibição de componentes elétricos e mecânicos ocultos no espaço de layout..
Dica
A Figura mostra na seção "Botões e elementos de exibição" qual visualização parcial é ordenada onde na visualização 3D. Basta clicar ou tocar em cada área do gráfico.
Visualização principal
Dependendo se você selecionou um espaço do layout, um painel no espaço do layout e/ou uma planta da montagem em um painel e qual nível de zoom você definiu, a visualização principal mostra uma imagem detalhada do layout de montagem correspondente, das conexões roteadas e da respectiva situação do ponto de conexão nos componentes da fonte e do alvo. Além disso, informações sobre a TAG associada podem ser acessadas nos componentes da fonte e do alvo. Também é possível exibir o caminho de roteamento predefinido no projeto para cada conexão roteável ilustrada.
Visão geral
A visão geral mostra todo o espaço do layout de forma reduzida. Assim, mesmo quando se trabalha na seção ou na ampliação, pode-se ver em que área do painel ou do alinhamento do painel você está atualmente localizado.
Visualização de nível de recorte
O EPLAN Smart Wiring oferece a opção de visualizar até mesmo componentes elétricos e mecânicos ocultos no layout de montagem. Para isso, pode ser definido no espaço de layout um nível de profundidade de visualização na Direção Z - o chamado "nível de recorte". O nível de recorte que você definiu atualmente é exibido na "Visualização de nível de recorte". Esta visualização parcial mostra a partir de cima o layout de montagem no espaço do layout (em relação à visualização padrão), onde o nível de recorte é representado por uma linha vermelha deslocável.Todos os componentes elétricos e mecânicos do layout de montagem e as conexões roteáveis abaixo da linha vermelha estão ocultos na visualização principal do EPLAN Smart Wiring, de modo que a visualização dos objetos atrás deles é liberada.
Botões e elementos de exibição
Dentro, abaixo e na visualização principal, estão disponíveis vários botões e elementos de exibição para orientação no espaço de layout e para uma ótima visualização de componentes e conexões roteáveis. Clique ou toque nos elementos da interface no gráfico abaixo para ver informações resumidas sobre cada funcionalidade.
Alterar visualização 3D do espaço do layout
Pré-requisitos gerais
- Você abriu ou continuou um projeto do tipo *.EPDZ.
- Você selecionou um espaço do layout ou um painel dentro do espaço do layout. Ou você selecionou uma planta da montagem no painel.
- Na visualização 3D, o layout de montagem correspondente é exibido no espaço do layout.
Rotacionar ângulo de vista
Com essa funcionalidade, você pode alterar o ângulo de vista do layout de montagem no espaço de layout por meio de movimentos com o mouse ou com o dedo.
- Caso ainda não esteja ativado, clique ou toque no botão .
- Clique no espaço de layout e mantenha o botão esquerdo do mouse pressionado. Ou toque no espaço de layout com o dedo.
- Mova o dedo ou o mouse com o botão pressionado na direção para a qual o ângulo de vista deve ser alterado.
- O gráfico do layout de montagem no espaço de layout segue o movimento do mouse e gira na direção correspondente.
Nota
A funcionalidade de rotação do ângulo de vista é predefinida por padrão.
Tornar os componentes ocultos visíveis no layout de montagem
Com a ajuda do modo de nível de recorte, é possível tornar visíveis componentes elétricos ou mecânicos no layout de montagem que são ocultados por outros objetos.
Procedimento
- Clique ou toque no botão para ativar o modo.
- Clique no espaço de layout na visualização principal e mantenha o botão esquerdo do mouse pressionado. Ou toque com o dedo no espaço de layout na visualização principal.
- Mova o mouse ou o dedo lentamente para cima sobre o espaço de layout.
- Assim você define um nível de recorte na direção Z por meio do espaço de layout, que é representado na visualização de nível de recorte por uma linha vermelha deslocável.
- Todos os componentes elétricos e mecânicos do layout de montagem localizados abaixo da linha e as conexões roteáveis estão ocultos na visualização principal e liberam a visualização dos componentes e conexões roteáveis ocultos anteriormente.
- Se você quiser que os componentes ocultos e as conexões roteáveis fiquem novamente visíveis, mova lentamente o mouse ou o dedo verticalmente para baixo novamente.
Nota
- Recomendamos que você alterne para a visualização padrão antes de ativar o modo de nível de recorte, já que pode acontecer, por exemplo, em um ângulo de vista girado, que partes do layout de montagem fiquem completamente ocultas.

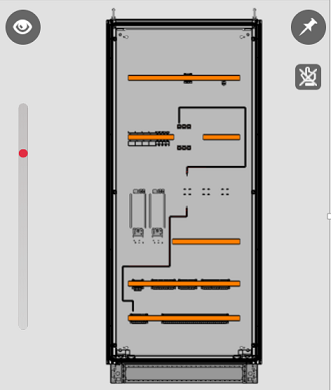

- Na visualização principal, se você alterar o nível de recorte no modo de nível de recorte, uma barra de rolagem vertical com um ponto vermelho será exibida para orientação adicional. Se o ponto vermelho estiver na parte inferior da barra de rolagem, todo o layout de montagem, com todos os componentes e conexões roteáveis, será exibido. Se o ponto vermelho estiver na parte superior da barra de rolagem, todos os componentes e conexões roteáveis e, portanto, todo o layout de montagem, estarão ocultos.
Mover visualização do layout de montagem
Esta funcionalidade possibilita mover a visualização de todo o layout de montagem nas direções X e Y para qualquer posição no espaço de layout, independentemente do ângulo de vista definido.
Procedimento
- Clique ou toque no botão .
- Clique no espaço de layout na visualização principal e mantenha o botão esquerdo do mouse pressionado. Ou toque com o dedo no espaço de layout na visualização principal.
- Mantenha o botão do mouse pressionado ou mova o dedo para a posição desejada.
- O gráfico do layout de montagem no espaço de layout segue o mouse ou os movimentos dos dedos.
Alterar o ponto de visualização
Essa funcionalidade cria várias visualizações ortogonais do seu espaço de layout que podem ser executadas em incrementos de 45°.
- Clique ou toque no botão na visualização principal.
- Os seguintes botões com seta são exibidos à esquerda, à direita, acima e abaixo do layout de montagem visualizado: .
- Clique ou toque no botão com seta desejado.
- O espaço do layout gira vertical ou horizontalmente em 45° de acordo com a direção da seta.
Ativar o modo de tela cheia da visualização 3D
No modo de tela cheia, é possível ter uma representação ampliada da visualização 3D.
- Clique ou toque no botão na visualização principal.
- A visualização principal, a visão geral e a visualização de nível de recorte ocupam agora toda a tela ou todo o visor.
- Para retornar à visualização padrão, clique no botão na tela cheia da visualização 3D.
Ativar o modo de transparência
Na visualização 3D, é possível destacar visualmente as conexões roteáveis do layout de montagem no espaço de layout selecionado por meio da representação transparente de componentes eletrotécnicos e mecânicos. Este modo de exibição tem três níveis que podem ser definidos por meio do botão .
Procedimento
- Clique ou toque no botão, sequencialmente, para definir o nível de transparência da seguinte forma:
Estado do botão |
Nível de transparência |
---|---|
|
Exibe tudo. |
|
Exibe as conexões roteáveis e torna os componentes eletrotécnicos e mecânicos relevantes para o roteamento semitransparentes (por exemplo, canaletas e trilhos de montagem). |
|
Exibe apenas as conexões roteáveis. Todos os outros componentes do layout de montagem são exibidos completamente transparentes. |
Exibir TAG
Na visualização 3D, é possível exibir a TAG completa de um componente eletrotécnico no layout de montagem do espaço de layout selecionado.
Procedimento
- Primeiro, amplie o layout de montagem até que o símbolo da exibição da seleção de objetos mude de para .
- Clique ou toque no componente eletrotécnico desejado.
- O componente fica com uma borda vermelha.
- Na borda superior da visualização principal, é exibida uma etiqueta azul com a TAG completa do componente. A partir da etiqueta, é exibida uma linha azul no componente selecionado.
- Somente todas as conexões roteáveis conectadas ao componente são exibidas; consequentemente, a exibição na lista de conexão é reduzida exatamente para essas conexões roteáveis.
- Clique mais uma vez no componente para ocultar novamente a etiqueta.
Exibir a conexão roteável e abrir para edição
Na visualização 3D, também é possível selecionar uma conexão roteável de todas as conexões roteáveis exibidas no layout de montagem e abri-las na lista de conexão para edição.
Procedimento
- Primeiro, amplie o layout de montagem até que o símbolo da exibição da seleção de objetos mude de para .
- Clique ou toque na conexão roteável desejada.
- Você será levado a uma pré-seleção. Com uma linha fina, as bordas externas da conexão roteável selecionada são destacadas em verde.
- Clique ou toque novamente na conexão roteável.
- Todas as conexões roteáveis do layout de montagem não selecionadas ficam ocultas e toda a situação do ponto de conexão da conexão roteável da fonte ao alvo é exibida.
- A vista detalhada da conexão roteável selecionada é aberta automaticamente na lista de conexão para editar o status de instalação.
- Se você quiser sair desse modo de exibição sem editar a conexão roteável, clique ou toque no cabeçalho da vista detalhada.
Fixar o ângulo de vista / ponto de visualização
Durante o processamento do status de instalação das conexões roteáveis, o ângulo de vista e/ou o ponto de visualização selecionado pode ser fixado ao layout de montagem na visualização 3D. Como resultado, a abertura da vista detalhada de uma conexão roteável impede que a conexão roteável selecionada seja exibida na visualização frontal, que é predefinida por padrão.
Procedimento
- Primeiro, defina o ângulo de vista e/ou o ponto de visualização desejado na visualização principal.
- Na visualização principal, clique ou toque no botão com o "alfinete tipo taça" .
- O botão fica vermelho ().
- Agora abra a vista detalhada de uma conexão roteável na lista de conexão.
- A conexão roteável é destacada em vermelho na visualização 3D, com o ponto de visualização / ângulo de vista permanecendo inalterado.
- Se você quiser desfazer a fixação, clique ou toque novamente no botão.
Alterar o espaço de layout
Se você abriu ou retomou um projeto do tipo *.EPDZ que inclui vários espaços de layout, isso é sinalizado por setas brancas no campo vermelho na parte inferior da visualização 3D.
Ao clicar ou tocar nas setas, é possível alterar o espaço do layout e recuperar o layout de montagem correspondente e a lista de conexão associada.
