Per mezzo delle impostazioni è possibile adattare l'interfaccia utente e il comportamento del programma in EPLAN Smart Wiring individualmente secondo le proprie esigenze e le proprie modalità lavorative. Sono disponibili le seguenti impostazioni:
- È possibile scegliere la combinazione di colori desiderata per l'aspetto dell'interfaccia utente tra quattro schemi proposti.
- Se si sono terminati i lavori di produzione su un progetto, è possibile attivare una modalità di controllo per il controllo di qualità. In questa modalità è possibile documentare il risultato del controllo di ogni collegamento 3D riportato nella lista collegamenti.
- Se nel processo di produzione è integrata la finitrice di filo completamente automatica "Rittal Wire Terminal WT", è possibile configurare EPLAN Smart Wiring di conseguenza e abilitarla all'importazione di ulteriori informazioni sul collegamento specifiche della macchina.
- Se occorre stampare proprietà di collegamento per etichette di cablaggi (conduttori cavo), fili (singoli conduttori) o tubi flessibili, è inoltre possibile definire i dati di output e selezionare le dimensioni carattere e il carattere.
- A eccezione di cavi è possibile influire nella rappresentazione della lista collegamenti, componendo le colonne visualizzate delle proprietà di collegamento mediante una finestra di configurazione come necessario per l'installazione.
Impostazione di uno schema colori
Procedura
- Selezionare le voci di menu Impostazioni > Colori.
- Selezionare dall'elenco una delle combinazioni di colori disponibili.
- L'adeguamento dei colori dell'interfaccia utente avviene immediatamente dopo la selezione.
Attiva modalità controllo
In modalità controllo è possibile documentare la qualità del cablaggio installato mediante assegnazione di uno stato di controllo.
Presupposti
- È stato aperto o proseguito un progetto di tipo *.EPDZ.
- Il progetto è concluso, ovvero tutti i collegamenti 3D del progetto hanno lo stato "Installato".
Procedura
- Selezionare le voci di menu Impostazioni > Modalità controlloModalità che permette di documentare, dopo l'installazione di tutti i fili nell'armadio elettrico, se lo stato di "Installato" assegnato dall'autore del cablaggio in EPLAN Smart Wiring a ciascun collegamento 3D è corretto..
- Selezionare l'opzione Applica.
- Tutti i collegamenti 3D contrassegnati con lo stato "Installato" nella lista collegamenti ricevono ora lo stato "Da verificare" .
Nota
Se nella lista collegamenti del progetto si trovano collegamenti 3D che presentano lo stato "Installato parzialmente" o "Non installato" , con modalità controllo attivata questi vengono nascosti nella lista collegamenti.
Impostazione modalità di installazione
Questa modalità permette di configurare EPLAN Smart Wiring per il processo di produzione con la finitrice di filo completamente automatica "Rittal Wire Terminal WT".
Procedura
- Selezionare le voci di menu Impostazioni > Modalità di installazione.
- Selezionare l'opzione menu Wire Terminal.
- L'impostazione fa sì che aprendo un progetto, nella riga a piè di pagina della finestra di selezione viene visualizzata una casella di controllo aggiuntiva Carica file "Wire Terminal".
- Inoltre, il menu progetto è integrato da una voce di menu aggiuntiva con la designazione Carica file "Wire Terminal".
Le impostazioni aggiuntive permettono di caricare aggiuntivamente informazioni sul collegamento necessarie sotto forma di un file CSV proveniente dal software della macchina e messo a disposizione dall'amministratore in una determinata directory.
Nota
Se il tipo di collegamento "Cavo" è selezionato per la modifica, non è possibile impostare la modalità di installazione.
Impostazione della stampa per le etichette dei collegamenti
In EPLAN Smart Wiring è possibile stampare proprietà di collegamento di collegamenti 3D per le etichette di cablaggi (conduttori cavo), fili (singoli conduttori), ponticelli a filo e tubi flessibili.
Presupposti
È stato aperto o proseguito un progetto di tipo *.EPDZ.
Procedura
- Selezionare le voci di menu Impostazioni > Etichette.
- Nel menu Etichette, selezionare l'opzione Dati di output.
- Nell'elenco visualizzato di seguito, attivare tutte le proprietà di collegamento da stampare.
- Tornare al menu Etichette e selezionare l'opzione Impostazioni stile.
- Nel menu Impostazioni stile, selezionare le dimensioni carattere e il carattere desiderati.
- Tornare al menu Etichette e selezionare l'opzione Impostazioni carattere di separazione.
- Nel menu Impostazioni carattere di separazione, specificare uno dei caratteri di separazione predefiniti per i dati di output durante la stampa. Nel campo Definito dall'utente si ha la possibilità di definire qualsiasi carattere come carattere di separazione.
Note
- Si noti che, dopo la generazione di una nuova istanza di progetto, per impostazione predefinita i dati di output Origine, Destinazione e Descrizione sono impostati per la stampa.
- I dati di output impostati per la stampa vengono salvati nella rispettiva istanza di progetto. Se ad es., un collega accede con il proprio nome a EPLAN Smart Wiring e modifica la stessa istanza di progetto, le impostazioni dei dati di output specificati in precedenza restano mantenute.
Modificare la rappresentazione a colonne della lista collegamenti

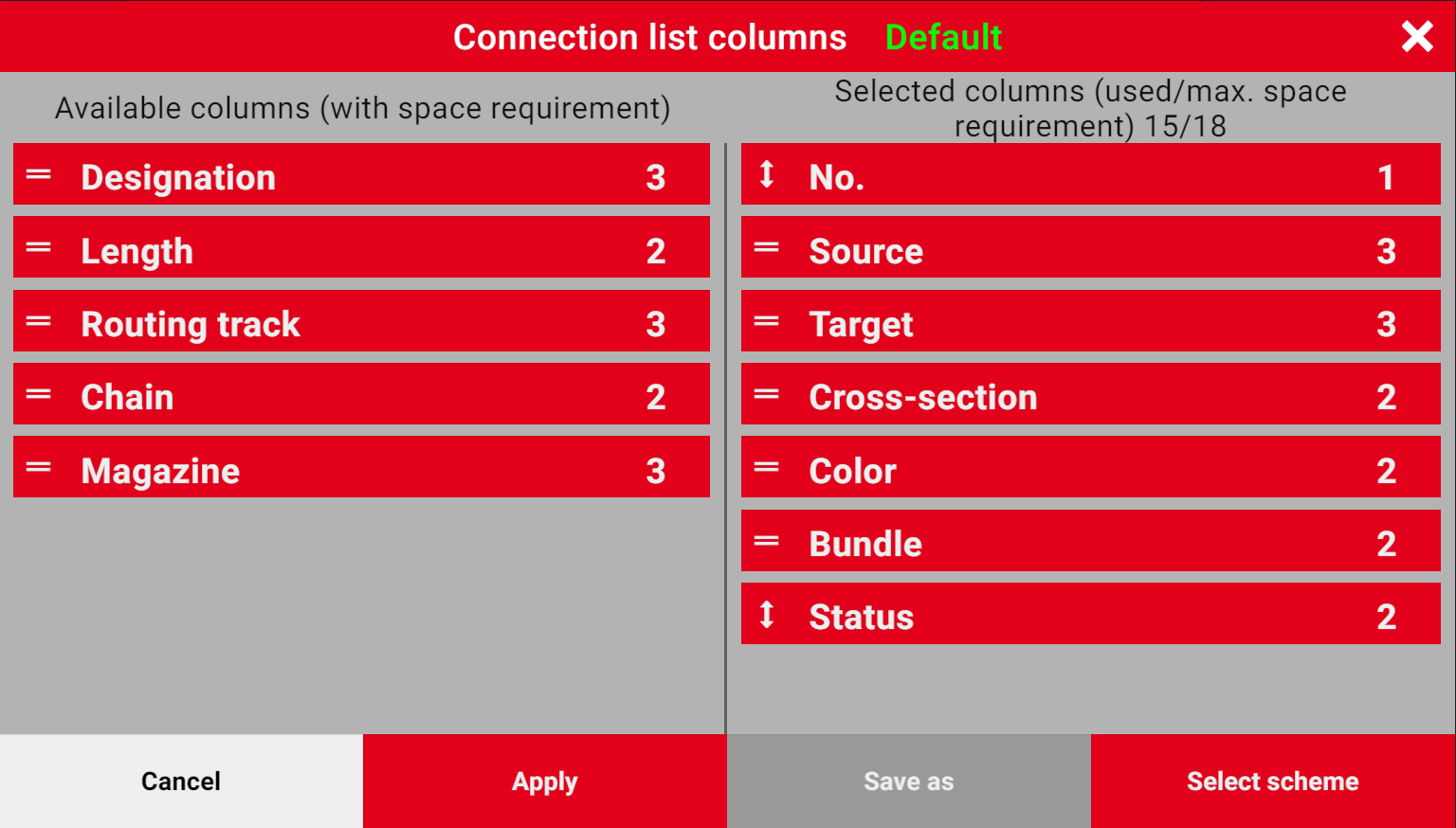

A seconda di quali informazioni sono necessarie per l'installazione collegamenti 3D nell'armadio elettrico, l'utente può adattare in modo personalizzato alle proprie esigenze le colonne necessarie con le rispettive proprietà di collegamento nella lista collegamenti. A tale scopo è disponibile la finestra di configurazione di seguito mostrata, composta da due metà. Fare clic o toccare la figura se si desidera osservarla ingrandita.
La metà sinistra mostra gli elementi di colonna delle proprietà di collegamento disponibili, la metà destra mostra invece gli elementi di colonna delle proprietà di collegamento già selezionate come sono visualizzati attualmente nella lista collegamenti. Per modificare la configurazione delle colonne nella lista collegamenti, nella finestra di configurazione è possibile spostare mediante "Drag & Drop" ulteriori elementi di colonna dalla metà sinistra alla metà destra o viceversa. Inoltre è possibile influire sulla sequenza delle colonne nella lista collegamenti nella finestra di configurazione modificando la posizione degli elementi di colonna selezionati mediante "Drag & Drop" in verticale. La configurazione delle colonne scelta di volta in volta può essere salvata come schema.
Note
- Dopo l'accesso in EPLAN Smart Wiring, l'ultimo schema salvato dall'utente sarà applicato in automatico a tutti i progetti aperti o proseguiti.
- Lo schema sarà salvato con riferimento all'utente, ossia, se si è eseguito l'accesso con un altro nome utente, l'ultimo schema utilizzato da questo utente sarà applicato a tutti i progetti aperti o proseguiti.
- L'utente ha la possibilità di scegliere in qualsiasi momento una impostazione predefinita agendo sul pulsante Ripristina, che nella lista collegamenti offre le colonne con le proprietà di collegamento N., Tipo filo, Origine, Destinazione, Sezione Colore, FascioPreassortimento di fili elaborati prima della finitura. I fili da elaborare in successione oppure parallelamente vengono raggruppati a scopo organizzativo e messi a disposizione per il cablaggio come fasci etichettati. e Stato.
- Se è stato selezionato il tipo di collegamento "Cavo", non è possibile una configurazione delle colonne nella lista collegamenti.
Dato che, per ragioni di spazio, durante la configurazione delle colonne non tutte le proprietà di collegamento possono essere rappresentate affiancate nella lista collegamenti, ciascun elemento di colonna nella finestra di configurazione è contrassegnato con un numero compreso fra "1" e "3". Il numero indica l'ingombro relativo della rispettiva colonna nella lista collegamenti e ha il seguente significato:
1: Larghezza colonna piccola
2: Larghezza colonna media
3: Larghezza colonna grande.
Quando si selezionano gli elementi di colonna, l'ingombro viene calcolato internamente al programma, per cui la somma delle larghezze colonne non deve superare il valore "18". Sopra gli elementi di colonna selezionati nella metà destra della finestra, vengono visualizzati il valore calcolato e il valore massimo. Superato il valore massimo, non è possibile una ulteriore selezione di proprietà di collegamento. È necessario quindi ridurre il numero degli elementi di colonna selezionati e / o scegliere un'altra configurazione delle colonne.
Configurare colonne della lista collegamenti
Presupposti
- È stato aperto o proseguito un progetto di tipo *.EPDZ.
- È stato selezionato un ambiente 3D.
- Nella lista collegamenti, uno dei seguenti tipi di collegamento è stato selezionato per essere visualizzato:
- Filo (singolo conduttore)
- Ponticello a filo
- Tubo flessibile.
Procedura
- Selezionare le voci di menu Impostazioni > Colonne lista dei collegamenti.
- Si aprirà la finestra di dialogo Colonne lista dei collegamenti.
- Nella metà sinistra della finestra di configurazione, fare clic o toccare l'elemento di colonna con la proprietà di collegamento desiderata, che si aggiunge alla lista collegamenti. A tale riguardo tenere premuto il tasto sinistro del mouse, o restare con il dito sull'elemento di colonna.
- Adesso trascinare l'elemento di colonna mediante "Drag & Drop" dalla metà sinistra alla metà destra della finestra, e rilasciarlo nella posizione desiderata.
- Posizionare allo stesso modo ulteriori elementi di colonna, e fare attenzione al valore visualizzato della larghezza colonna calcolata nella metà destra della finestra, che può essere pari al massimo a "18".
- Intervenire all'occorrenza sulla sequenza delle proprietà di collegamento visualizzate nella lista collegamenti, spostando gli elementi di colonna mediante "Drag & Drop" in verticale nella metà destra della finestra.
- Se si desidera ridurre il numero delle proprietà di collegamento visualizzate nella lista collegamenti, trascinare mediante "Drag & Drop" gli elementi di colonna desiderati dalla metà della finestra destra riportandoli nella metà finestra sinistra.
- Selezionare [Applica], per applicare immediatamente la nuova configurazione delle colonne.
- Se si desidera applicare la configurazione delle colonne modificata e salvarla in aggiunta come schema, selezionare [Salva come], assegnare un nome nel campo che si aprirà e fare clic o toccare .
Note
- Le colonne N. e Stato sono colonne obbligatorie e non possono essere rimosse dall'elenco degli elementi di colonna selezionati durante la configurazione.
- EPLAN Smart Wiring supporta il cablaggio sia di fasci sia di catene di collegamento.
- Per impostazione predefinita, in EPLAN Smart Wiring è attivata la modalità fascio, ovvero la lista collegamenti visualizza tutti i collegamenti 3D con e senza assegnazione a un fascio. Se vi sono collegamenti 3D assegnati a una catena di collegamento, è possibile selezionare questa opzione nella finestra di configurazione come elemento di colonna Catena.
Utilizzare ed eliminare schemi per la configurazione delle colonne
Presupposti
- Valgono gli stessi presupposti che per la configurazione delle colonne.
- Avere creato uno o più schemi per la configurazione delle colonne della lista collegamenti.
Procedura
- Selezionare le voci di menu Impostazioni > Colonne lista dei collegamenti.
- Si aprirà la finestra di dialogo Colonne lista dei collegamenti.
- Fare clic o toccare il pulsante [Seleziona schema].
- Selezionare lo schema desiderato dal menu a discesa.
- Lo schema sarà applicato immediatamente.
- Se si desidera eliminare uno schema, nel menu a discesa fare clic o toccare
Nota
Non è possibile eliminare lo schema "Predefinito".
