Jakmile v seznamu spojů označíte řádek s pokládaným spojem, rozšíří se pole dotčeného řádku a nabídne detailní zobrazení všech přítomných informací o napojení a pokládce. V tomto detailním zobrazení se pokládaný spoj vizualizuje prostřednictvím symbolů napojení zdroje a cíle a rovněž symbolu spoje. Přiřazením stavu instalace na napojení zdroje a cíle lze pokládaný spoj zpracovávat. Další tlačítka v detailním zobrazení umožňují vizualizovat situaci pokládky v návrhu montáže v zobrazení 3D, vyvolat ve formě stran schématu zapojení nebo v případě chyby odeslat komentář ke spoji. Také lze z detailního zobrazení vlastnosti spoje pokládaných spojů vytisknout pro popis drátů (jednotlivých žil), drátových můstků nebo hadic.
Doplňující informace relevantní pro výrobu v detailním zobrazení
KonstruktérOsoba, která vám pro práci s EPLAN Smart Wiring poskytne soubor projektu typu *.EPDZ, *.XLS nebo *.XLSX. může prostřednictvím načteného souboru projektu uložit další informace relevantní pro výrobu na každém pokládaném spoji, které pro vás budou po otevření detailního zobrazení viditelné.
Následující informace lze zobrazit na pokládaných spojích, které jsou přiřazené typům spojů Drát (jednotlivá žíla), Drátový můstek nebo Hadice:
- Viditelné ozn. a označení napojení zdroje / cíle
- Označení spoje
- Délka s jednotkou
- Zpracování konců spojů zdroj / cíl
- Spoj: Typové označení
- Poznámka
- Směr pokládky zdroje / cíle
- Minimální utahovací moment
- Maximální utahovací moment
- Rozměr nástroje.
Tlačítka a indikační prvky

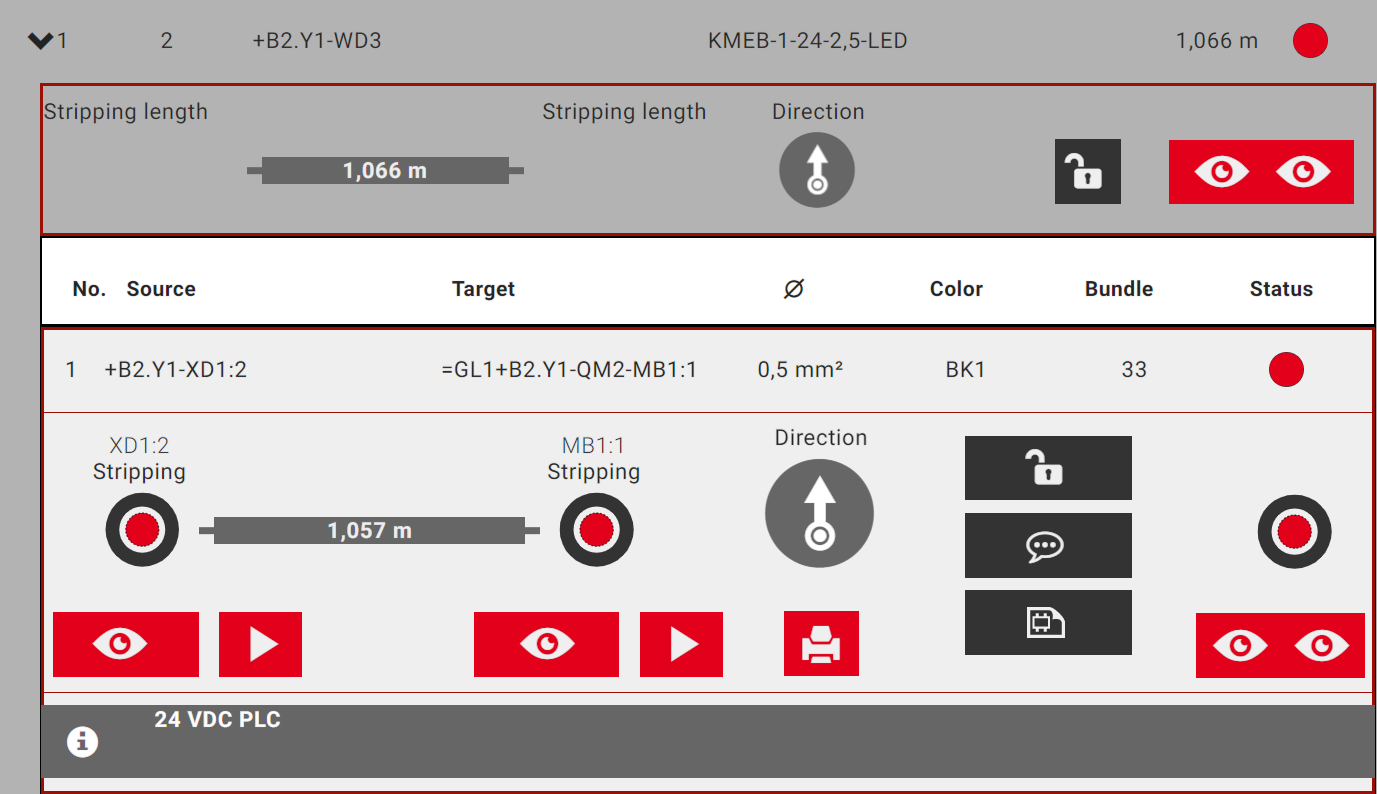

Klikněte nebo klepněte na jednotlivá tlačítka a indikační prvky mezi oběma červenými čarami na následně zobrazené grafice pro zjištění více informací o uživatelském rozhraní v detailním zobrazení.

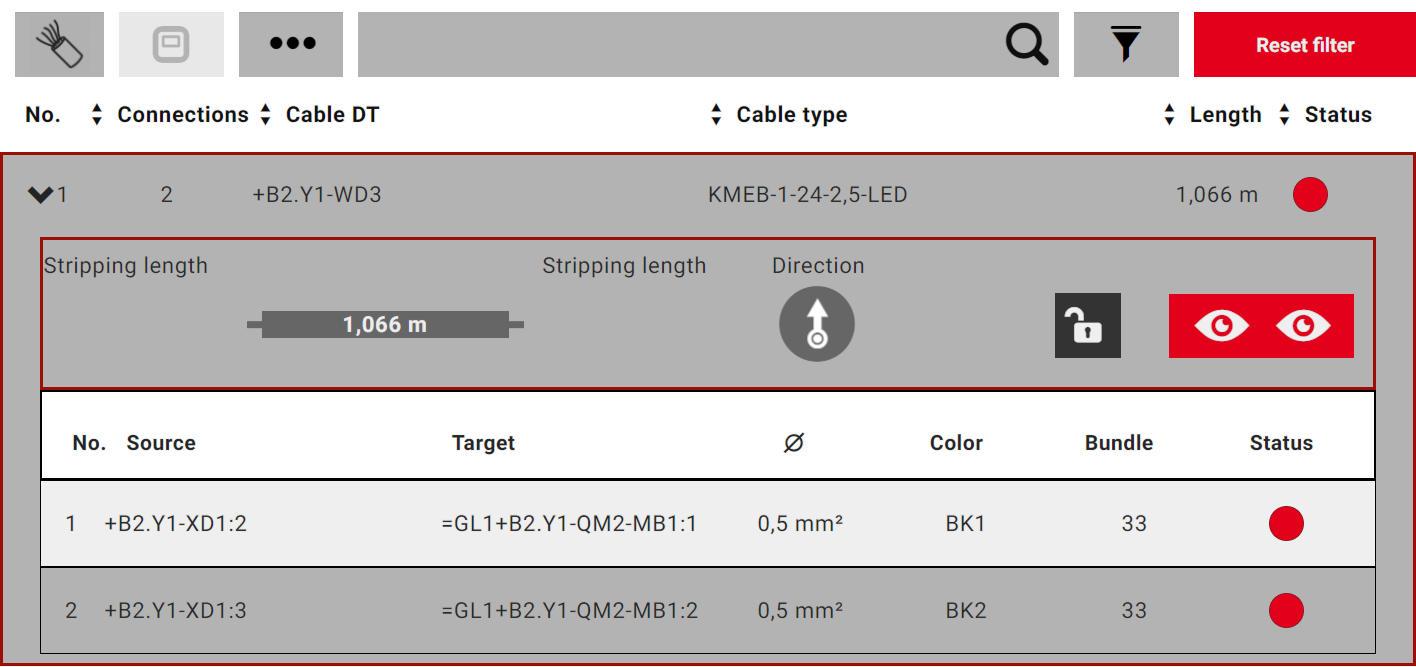

Detailní zobrazení při výběru typu spoje "Kabel"
Pokud jste v projektu vybrali návrhový prostor, ve kterém jsou obsažené kabely, a liště vyhledávání a filtrování seznamu spojů jste vybrali typ spoje Kabel, zobrazí se v seznamu spojů všechny přítomné kabely návrhového prostoru.
šipkou na levém okraji záznamu v seznamu můžete otevřít detailní zobrazení příslušného kabelu a nechat si zobrazit jednotlivé spoje kabelu (kabelových žil).
V detailním zobrazení kabelu mohou být obsaženy následující informace relevantní pro výrobu, pokud byly ze strany konstrukce v načteném souboru projektu uloženy:
- Délka odizolování - zdroj
- Délka odizolování - cíl
- Délka (kompletní)
- Počet spojů
- Místo instalace: Popis
- Poznámka.
V detailním zobrazení pro kabel je možné zablokovat a odblokovat kabel a v něm obsažené kabelové spoje tlačítkem se zámkem pro přiřazení stavu instalace. Kromě toho lze vizualizovat situaci napojení položeného kabelu v zobrazení 3D.
Označíte-li některý z kabelových spojů obsažených v kabelu, otevře se detailní zobrazení jednotlivého kabelového spoje se všemi funkcemi, které obdržíte i u drátů (jednotlivých žil), drátových můstků a hadic.
Sledování pokládaných spojů v zobrazení 3D
EPLAN Smart Wiring nabízí možnost sledovat dráhu pokládky vybraného pokládaného spoje v zobrazení 3D:
Předpoklady
- Otevřeli jste projekt typu *.EPDZ nebo *.XLSX / *.XLSX nebo v něm pokračujete.
- Seznam spojů ukazuje spoje vybraného návrhového prostoru, rozvaděče v návrhovém prostoru nebo umístění v rozvaděči. (Toto platí pouze pro projekty typu *.EPDZ.)
- V seznamu spojů je označený pokládaný spoj, takže je otevřené detailní zobrazení pokládaného spoje.
Postup
- Klikněte nebo klepněte v detailním zobrazení na symbolu napojení zdroje nebo cíle na tlačítko .
- V zobrazení 3D se zobrazí situace napojení na zdroji nebo cíli označeného pokládaného spoje v návrhu montáže vybraného návrhového prostoru.
- Klikněte nebo klepněte na symbolu napojení zdroje nebo cíle na tlačítko .
- V zobrazení 3D se spustí animace, která ukazuje celou dráhu pokládky pokládaného spoje v návrhu montáže od zdroje k cíli nebo od cíle ke zdroji.
- Zatímco animace běží, mění se symbol tlačítka ().
- Klikněte nebo klepněte na pro zastavení běžící animace na libovolném místě.
- Tlačítko znovu zaujme předchozí stav.
- Klikněte nebo klepněte znovu na pro pokračování animace.
- Klikněte nebo klepněte na tlačítko , chcete-li posuzovat celou situaci napojení pokládaného spoje od zdroje k cíli v zobrazení 3D.
Tip
Použijte tlačítko i při posuzování zvláštních situací napojení, např. u průběhu pokládaného spoje z přední strany / zadní strany montážní desky na zadní stranu / přední stranu za ní umístěné montážní desky. Prostřednictvím tlačítka získáte v zobrazení 3D vždy optimalizovaný úhel pohledu na pokládaný spoj v návrhovém prostoru.
Sledování pokládaných spojů na stranách schématu zapojení
Zpracováváte-li projekt EPLAN Pro Panel ve 3D návrhu montáže, ve kterém jsou obsažené strany schématu zapojení, je možné si nechat jako dodatečnou orientační pomůcku zobrazit strany schématu zapojení s průběhem pokládaného spoje.
Upozornění
Pamatujte, že lze zobrazit pouze schémata zapojení verze EPLAN Pro Panel 2.8 nebo vyšší verze.
Předpoklady
- Otevřeli jste projekt typu *.EPDZ nebo v něm pokračujete.
- Seznam spojů ukazuje spoje vybraného návrhového prostoru, rozvaděče v návrhovém prostoru nebo umístění v rozvaděči.
- V seznamu spojů je označený pokládaný spoj, takže je otevřené detailní zobrazení pokládaného spoje.
- Projekt disponuje informacemi o schématu zapojení, což je patrné podle aktivovatelného tlačítka v detailním zobrazení.
Postup
- Klikněte nebo klepněte v detailním zobrazení na tlačítko .
- Na pravém okraji obrazovky se zobrazí informační rámeček Schémata zapojení.
- V závislosti na průběhu pokládaného spoje se v tomto informačním rámečku vypíše různě mnoho stran schématu zapojení s úplným názvem strany.
- Klikněte nebo klepněte v informačním rámečku na požadovaný název strany.
- Strana schématu zapojení se otevře v samostatném zobrazovacím okně.
- Součást, která je zdrojem anebo cílem pokládaného spoje, se barevně zvýrazní černým obdélníkem.
- Na pravém okraji zobrazovacího okna se zobrazuje náhled na další strany schématu zapojení projektu, je-li vybraný pokládaný spoj součástí těchto stran.
- Otevřete v případě potřeby další stranu tím, že ji označíte v náhledu.
- Zavřete zobrazovací okno kliknutím nebo klepnutím na křížek v záhlaví.
- Skryjte informační rámeček tím, že klikněte nebo klepnete na symbol šipky nebo v detailním zobrazení pokládaného spoje na tlačítko .
Zpracování pokládaných spojů
Předpoklady
- Otevřeli jste projekt typu *.EPDZ nebo *.XLSX / *.XLSX nebo v něm pokračujete.
- Seznam spojů ukazuje spoje vybraného návrhového prostoru, rozvaděče v návrhovém prostoru nebo umístění v rozvaděči. (Toto platí pouze pro projekty typu *.EPDZ.)
- V seznamu spojů je označený pokládaný spoj, takže je otevřené detailní zobrazení pokládaného spoje.
Zpracování projektu EPLAN Smart Wiring spočívá ve změně stavu instalace všech pokládaných spojů z "Neinstalováno" na "Instalováno". Přiřazení stavu se provádí s pomocí symbolů napojení v detailním zobrazení. Podle metody práce ve vašem výrobním týmu podporuje EPLAN Smart Wiring následující postupy:
- Samostatná instalace konců spojů pokládaného spoje na zdroji a na cíli
- Instalace celého pokládaného spoje bez zohlednění stavu instalace na zdroji a na cíli.
Samostatná instalace konců spojů pokládaného spoje
Postup
- Klikněte nebo klepněte v detailním zobrazení označeného pokládaného spoje na symbol napojení zdroje.
- Stav instalace se změní z "Neinstalováno" na "Instalováno" .
- Celý pokládaný spoj, který je reprezentovaný tlačítkem na pravém okraji detailního zobrazení, změní svůj stav instalace z "Neinstalováno" na "Částečně nainstalováno" .
- Klikněte nebo klepněte na symbol napojení cíle.
- Stav instalace se rovněž změní z "Neinstalováno" na "Instalováno" .
- Celý pokládaný spoj nyní zaujímá stav instalace "Instalováno" .
- Detailní zobrazeníRozšířitelné zobrazení řádku v seznamu spojů. Detailní zobrazení nabízí úplné zobrazení všech vlastností pokládaného spoje. se zavře a otevře se automaticky detailní zobrazení dalšího pokládaného spoje ke zpracování.
- Opakujte kroky popsané pod 1. a 2. pro všechny další pokládané spoje.
- Potvrďte po dokončení instalačních prací vydané hlášení.
Instalace celého pokládaného spoje
Postup
- Klikněte nebo klepněte v detailním zobrazení pokládaného spoje zcela vpravo na symbol napojení.
- Stav instalace celého pokládaného spoje a symbolů napojení na zdroji a cíli se změní z "Neinstalováno" na "Instalováno" .
- Detailní zobrazení se zavře a otevře se automaticky detailní zobrazení dalšího pokládaného spoje ke zpracování.
- Opakujte krok pro všechny další pokládané spoje a potvrďte hlášení po dokončení instalačních prací.
Zablokování / odblokování pokládaných spojů
Nelze-li spoj v rozvaděči z jakýchkoliv důvodů nainstalovat, lze příslušný pokládaný spoj v detailním zobrazení zablokovat. Přiřazení stavu instalace "Instalováno" nebo "Neinstalováno" na zdroji nebo na cíli pokládaného spoje je pak sice ještě možné, avšak již ne pro celý pokládaný spoj.
Postup
- Klikněte nebo klepněte v detailním zobrazení na tlačítko .
- Symbol zámku v tlačítku se změní ().
- Zobrazení stavu pokládaného spoje a tlačítko na pravém okraji detailního zobrazení zaujmou bílou barvu.
- Klikněte nebo klepněte znovu na tlačítko, chcete-li zablokování pro pokládaný spoj zrušit.
Tisk vlastností spoje pro popis vodičů
EPLAN Smart Wiring umožňuje vytisknout vlastnosti každého pokládaného spoje, aby bylo možné tato data k popisu připevnit na reálně instalovaný vodič, například ve formě etikety. Funkci tisku lze vyvolat z detailního zobrazení zvoleného pokládaného spoje přes symbol tiskárny.
Předpoklady
- Otevřeli jste projekt typu *.EPDZ nebo v něm pokračujete.
- Seznam spojů ukazuje spoje vybraného návrhového prostoru, rozvaděče v návrhovém prostoru nebo umístění v rozvaděči. (Toto platí pouze pro projekty typu *.EPDZ.)
- V nastaveních pro popis spojů jsou stanovená výstupní data, velikost písma a druh písma pro tisk.
- V seznamu spojů je označený pokládaný spoj, takže je otevřené detailní zobrazení pokládaného spoje.
Postup
- Klikněte nebo klepněte na tlačítko se symbolem tiskárny .
- Vyberte v následujícím dialogu tiskárnu, rozsah stran a počet tištěných exemplářů.
- Určete v případě potřeby ještě další nastavení tisku.
- Klikněte nebo klepněte na Tisk.
- Spustí se tisk
Číst více
Dosazuje / zobrazuje stav pokládaného spoje na zdroji.
Dosazuje / zobrazuje stav pokládaného spoje na cíli.
Dosazuje / zobrazuje stav celého pokládaného spoje.
Obecný směr pokládky od zdroje k cíli.
Zablokuje / odblokuje pokládaný spoj pro zpracování stavu.
Umožňuje odeslat komentář k pokládanému spoji adresátovi.
Umožňuje zobrazení stran schématu zapojení.
Zobrazuje situaci napojení pokládaného spoje na zdroji.
Spouští animaci, která sleduje dráhu pokládky spoje od zdroje k cíli.
Zobrazuje situaci napojení pokládaného spoje na cíli.
Zobrazuje situaci napojení celého pokládaného spoje.
Spouští animaci, která sleduje dráhu pokládky spoje od zdroje k cíli.
Spouští animaci, která sleduje dráhu pokládky spoje od cíle ke zdroji.
Umožňuje tisk vlastností spoje pro popis etiket.
